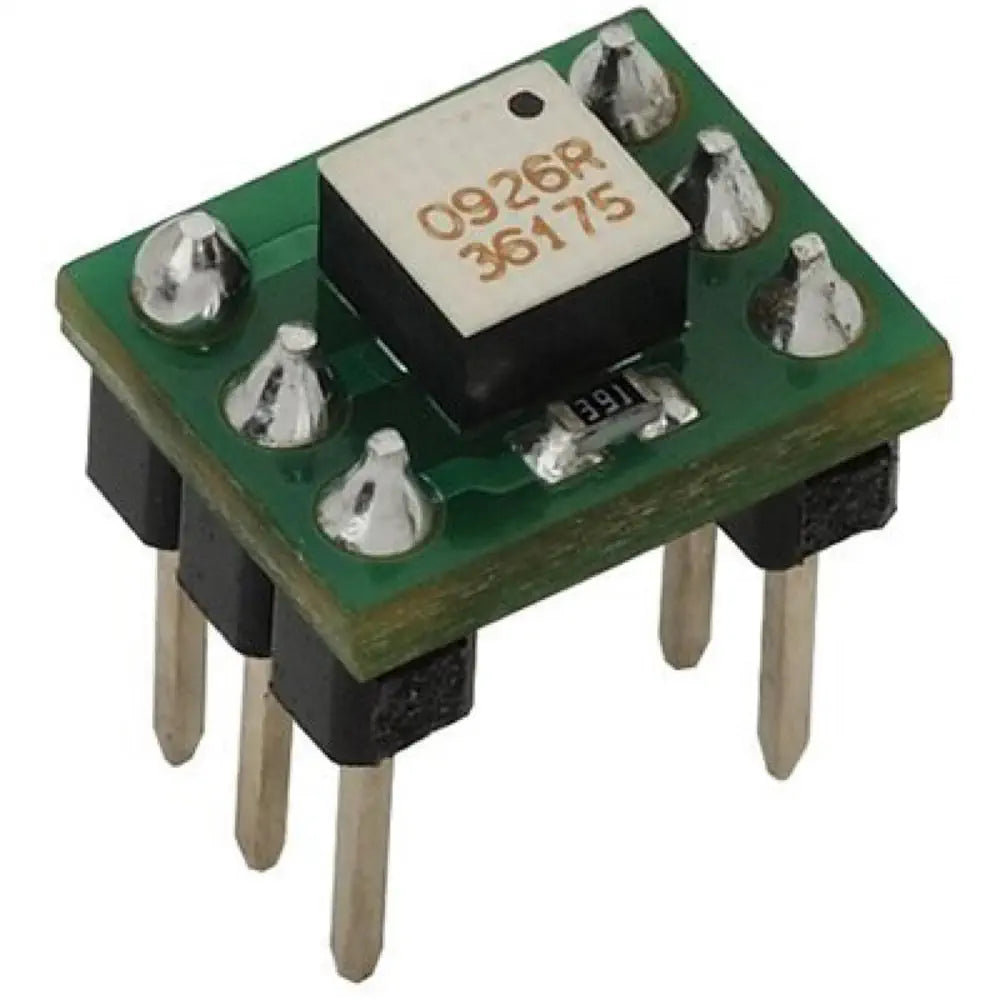

Capteur Inclinaison 4 Directions Parallax
Description
- Petit boîtier DIP à 6 broches avec espacement à pas de 0,1'' pratique pour la carte d'essai
- Communication facile avec n'importe quel microcontrôleur
- Sortie haute/basse à 2 broches pour quatre états de capteur
- Spécifications de l'alimentation électrique : 3 à 5,5 V CC
- Plage de température de fonctionnement : 32 à 122 °F (0 à 50 ?)
- Dimensions : 1,07 x 0,81 x 1,24 cm
Fichier PDF
Here's a little program for Arduino Uno: // 2x16 Lcd Display #include "LiquidCrystal.h" // add the LCD library Liquid Crystal lcd (9,8,13,12,11,10); // link 4 bits of data // variables used for tilt detection int portout1 = 2; // the pin OUT1 of the cirest connected to the analog port A2 int portout2 = 3; // the OUT2 pin is connected to the A3 analog port int lectout1; int lectout2; int out1; int out2; void setup () { // Display lcd.begin (16.2); // use a 16 columns and 2 lines screen lcd.clear (); lcd.home (); // line 1, column 0 lcd.write ("INITIALIZATION"); delay (1500); // serial link Serial.begin (9600); } void loop () // Loop { out1 = 0; out2 = 0; // ****************************************** Sequence playback analog ports lectout1 = analogRead (portout1); // read A2 port status lectout2 = analogRead (portout2); // reading the status of the A3 port // ****************************************** Sequence conversion analog state to state binary if (lectout1> 500) { out1 = 1; } if (lectout2> 500) { out2 = 1; } // ****************************************** LCD orientation display sequence if (out1 == 1) { if (out2 == 1) { lcd.clear (); lcd.home (); // column 0, line 1 lcd.write ("HORIZONTAL OR"); lcd.setCursor (0, 1); // column 0, line 2 lcd.write ("PENCHE -> RIGHT"); } else { lcd.clear (); lcd.home (); // column 0, line 1 lcd.write ("DESCEND"); lcd.setCursor (0, 1); // column 0, line 2 lcd.write (""); } } else { if (out2 == 1) { lcd.clear (); lcd.home (); // column 0, line 1 lcd.write ("MONTE"); lcd.setCursor (0, 1); // column 0, line 2 lcd.write (""); } else { lcd.clear (); lcd.home (); // column 0, line 1 lcd.write ("PENCHE -> LEFT"); lcd.setCursor (0, 1); // column 0, line 2 lcd.write (""); } } delay (200); }
Voilà un petit programme pour Arduino Uno : // Affichage Lcd 2x16 #include "LiquidCrystal.h" //ajout de la librairie LCD LiquidCrystal lcd(9,8,13,12,11,10); //liaison 4 bits de données // les variables utilisées pour la détection inclinaison int portout1 = 2; // le pin OUT1 du cirest connecté au port analogique A2 int portout2 = 3; // le pin OUT2 est connecté au port analogique A3 int lectout1; int lectout2; int out1; int out2; void setup() { // Affichage lcd.begin(16,2); //utilisation d'un écran 16 colonnes et 2 lignes lcd.clear (); lcd.home (); // ligne 1, colonne 0 lcd.write("INITIALISATION "); delay(1500); // liaison série Serial.begin(9600); } void loop() // Boucle { out1 = 0; out2 = 0; //******************************************Séquence lecture ports analogiques lectout1 = analogRead(portout1); // lecture de l'état du port A2 lectout2 = analogRead(portout2); // lecture de l'état du port A3 //******************************************Séquence conversion état analogique en état binaire if (lectout1 > 500) { out1 = 1; } if (lectout2 > 500) { out2 = 1; } //******************************************Séquence affichage orientation sur LCD if (out1 == 1) { if (out2 == 1) { lcd.clear (); lcd.home (); // colonne 0, ligne 1 lcd.write("HORIZONTAL OU "); lcd.setCursor ( 0, 1 ); // colonne 0, ligne 2 lcd.write("PENCHE -> DROITE"); } else { lcd.clear (); lcd.home (); // colonne 0, ligne 1 lcd.write("DESCEND "); lcd.setCursor ( 0, 1 ); // colonne 0, ligne 2 lcd.write(" "); } } else { if (out2 == 1) { lcd.clear (); lcd.home (); // colonne 0, ligne 1 lcd.write("MONTE "); lcd.setCursor ( 0, 1 ); // colonne 0, ligne 2 lcd.write(" "); } else { lcd.clear (); lcd.home (); // colonne 0, ligne 1 lcd.write("PENCHE -> GAUCHE"); lcd.setCursor ( 0, 1 ); // colonne 0, ligne 2 lcd.write(" "); } } delay(200); }
