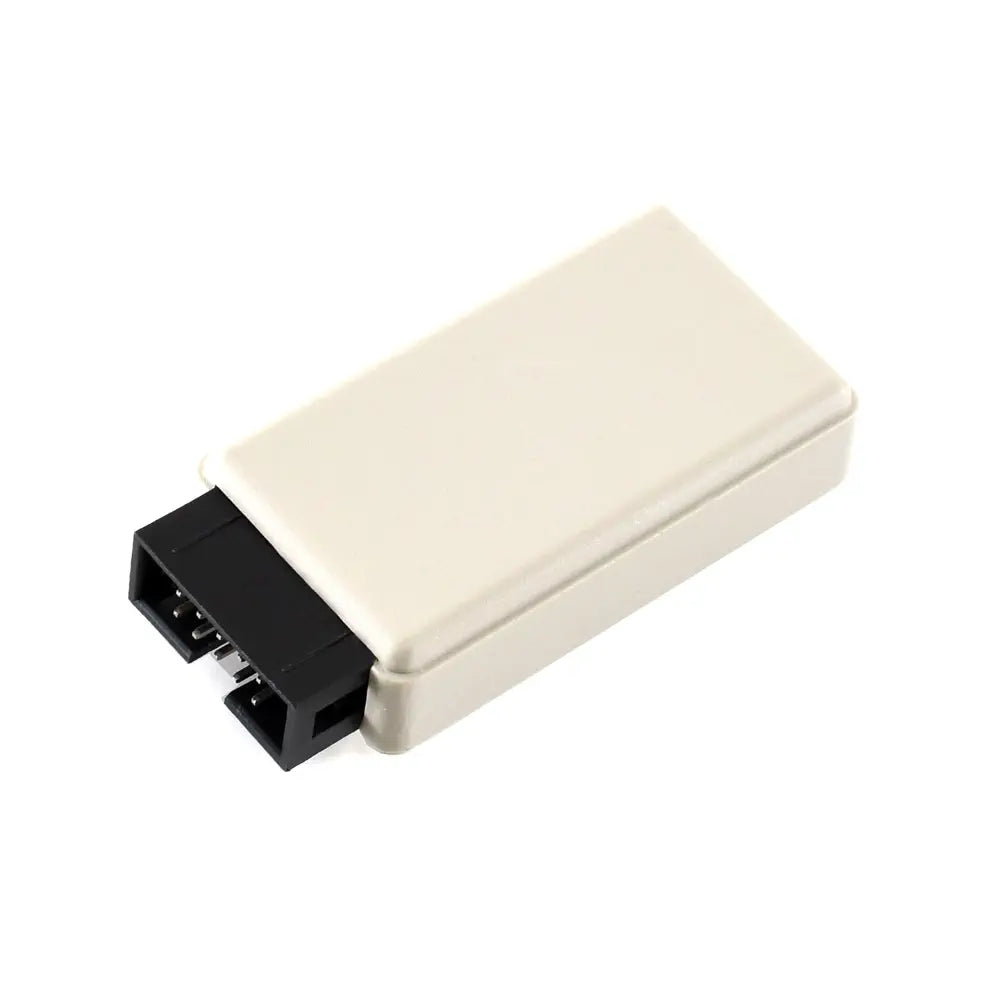

Le Waveshare USB Blaster Cable de Téléchargement V2 est un outil d'interface sophistiqué conçu pour connecter un port USB sur un ordinateur hôte à un Altera FPGA monté sur une planche de circuit imprimé. Ce câble facilite le transfert de données de configuration du PC vers un connecteur standard à 10 broches relié au FPGA, ce qui en fait une pièce essentielle pour la programmation de prototypage et de production. Il est compatible avec une large gamme de dispositifs Altera FPGA/CPLD, de dispositifs de configuration série active et de dispositifs de configuration améliorée, prenant en charge les modes de téléchargement AS, PS et JTAG.
Cette solution matérielle utilise une configuration FT245+CPLD+244 à haute vitesse, offrant des vitesses de téléchargement 1 à 3 fois plus rapides que les schémas alternatifs. Elle prend en charge une plage de tension de programmation de 1,2 à 5V et est conçue pour un fonctionnement stable et à haute vitesse avec un FT245R+CPLD interne. Le câble est compatible avec les environnements de développement intégrés Quartus II, NIOS II IDE et NIOS II EDS, assurant une intégration transparente dans les flux de travail existants.
L'appareil se connecte à un ordinateur via une interface USB 2.0 et à la planche cible via les interfaces JTAG, AS et PS. Il est doté d'un indicateur d'alimentation LED rouge et d'un indicateur de signal LED vert, qui s'allume lors des opérations de téléchargement ou de programmation.

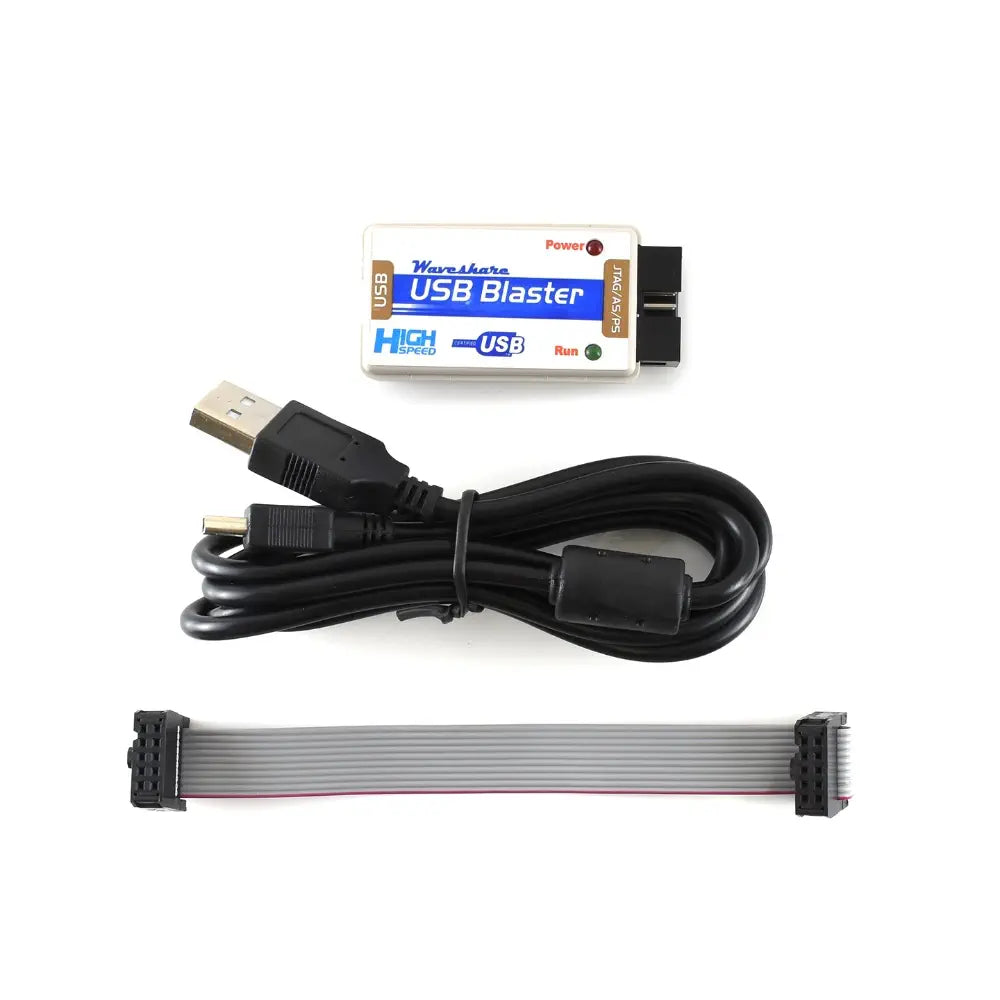

1x Waveshare USB Blaster Cable de Téléchargement V2
Solution FT245+CPLD+244 à haute vitesse avec une vitesse de téléchargement et un fonctionnement similaires à l'ALTERA USB Blaster original
La vitesse de téléchargement est 1 à 3 fois plus rapide que d'autres schémas comme 68013 ou C8051F
Prend en charge la plupart des dispositifs ALTERA FPGA/CPLD, des dispositifs de configuration série active et des dispositifs de configuration améliorée
Prend en charge les modes de téléchargement AS, PS et JTAG
Conception interne FT245R+CPLD à haute vitesse et stable
Prend en charge une tension de programmation de 1,2 à 5V
Prend en charge la communication et le débogage du processeur embarqué Nios II
Les logiciels pris en charge incluent les environnements de développement intégrés Quartus II, NIOS II IDE et NIOS II EDS
Les dispositifs testés incluent CPLD : MAX3000, MAX7000A/B/S, MAX9000, MAX II ; FPGA : Stratix II, Cyclone II, Cyclone III, ACEX 1K, APEX 20K, FLEX 10K ; Dispositifs de configuration série active : EPCS1, EPCS4, EPCS16 ; Dispositifs de configuration améliorée : EPC1, EPC4
Se connecte à l'ordinateur via une interface USB 2.0
Se connecte à la planche cible via les interfaces JTAG, AS, PS

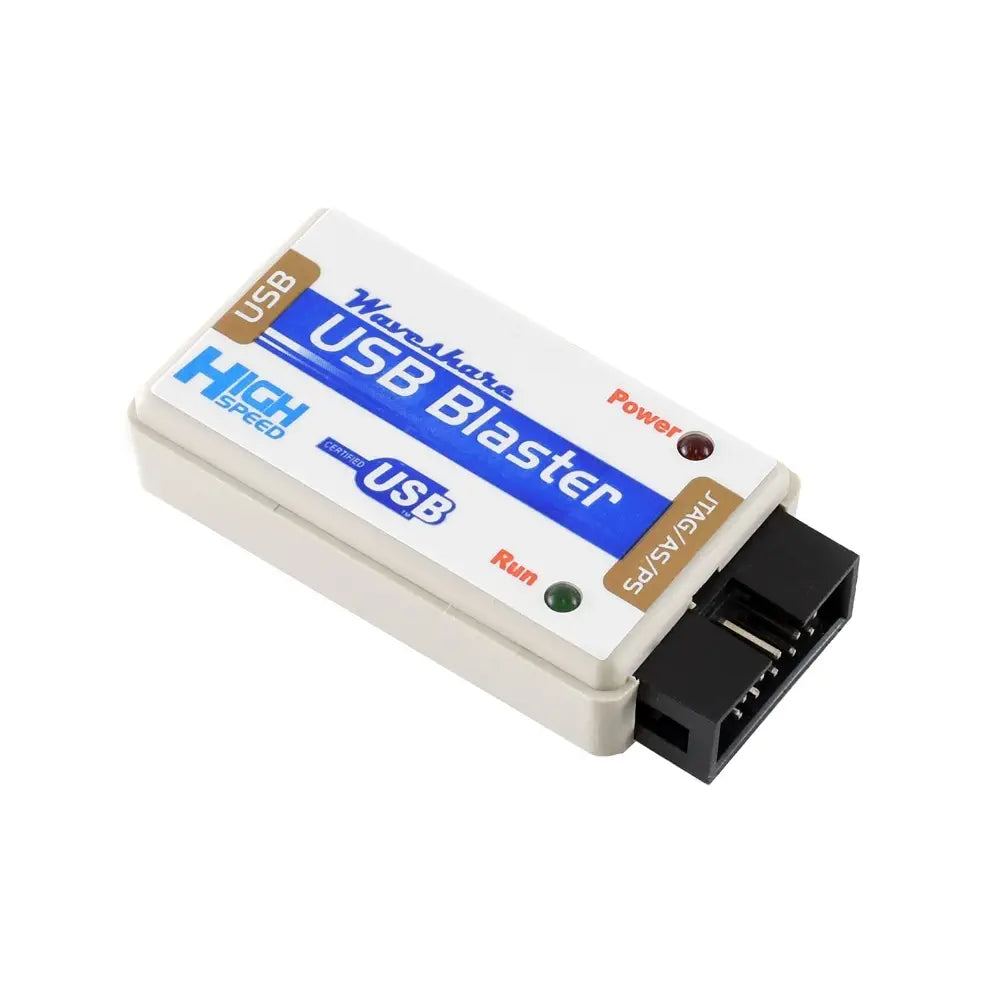

La LED rouge sert d'indicateur d'alimentation
La LED verte sert d'indicateur de signal, restant allumée pendant le téléchargement/la programmation
