Waveshare OpenH743I-C STM32H7 Planche de développement
Caractérisé par le microcontrôleur haute performance STM32H743IIT6
Prend en charge des interfaces diverses pour des connexions périphériques étendues
Offre une architecture modulaire pour le développement d'applications personnalisables
Inclut une gestion de l'alimentation robuste avec plusieurs options d'entrée
Permet des capacités avancées de débogage et de programmation

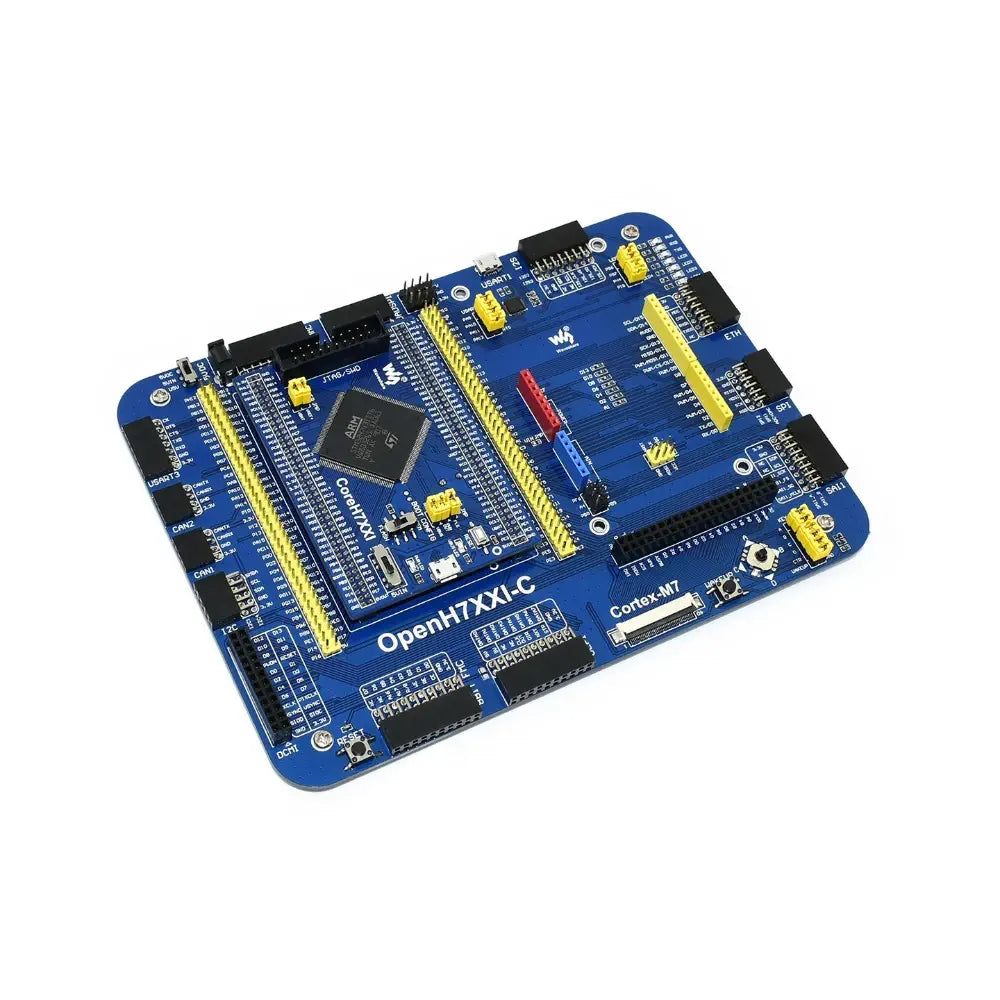

La Waveshare OpenH743I-C STM32H7 Planche de développement est une plateforme sophistiquée conçue pour le microcontrôleur STM32H743IIT6, caractérisée par une architecture modulaire et ouverte qui facilite le développement d'applications avec les microcontrôleurs de la série STM32. La planche comprend une carte mère et la planche de base CoreH743I MCU, permettant une expansion étendue grâce à diverses planches d'accessoires optionnelles adaptées à des applications spécifiques.
La planche de développement est équipée d'une multitude d'interfaces, y compris des connecteurs pour blindages Arduino, caméras, périphériques USB haute vitesse, et plusieurs écrans LCD. Elle prend en charge une large gamme de protocoles de communication tels que SPI, I2C, USART, et CAN, la rendant hautement polyvalente pour connecter divers périphériques et modules. La planche dispose également d'un ensemble complet d'options de gestion de l'alimentation, y compris une prise DC 5V et une entrée d'alimentation USB, ainsi que des indicateurs pour l'état de l'alimentation et du port USB.
Au cœur de la planche se trouve le microcontrôleur haute performance STM32H743IIT6, qui dispose d'un cœur RISC Cortex-M7 32 bits avec un FPU à double précision et un accélérateur graphique Chrom-ART. Il fonctionne à une fréquence de 480MHz et inclut des ressources mémoire substantielles avec 2MB de Flash et 1MB de RAM. La planche prend en charge le débogage et la programmation avancés via les interfaces JTAG/SWD et offre une variété de convertisseurs et de temporisateurs pour améliorer sa fonctionnalité.
1x Waveshare OpenH743I-C STM32H7 Planche de développement

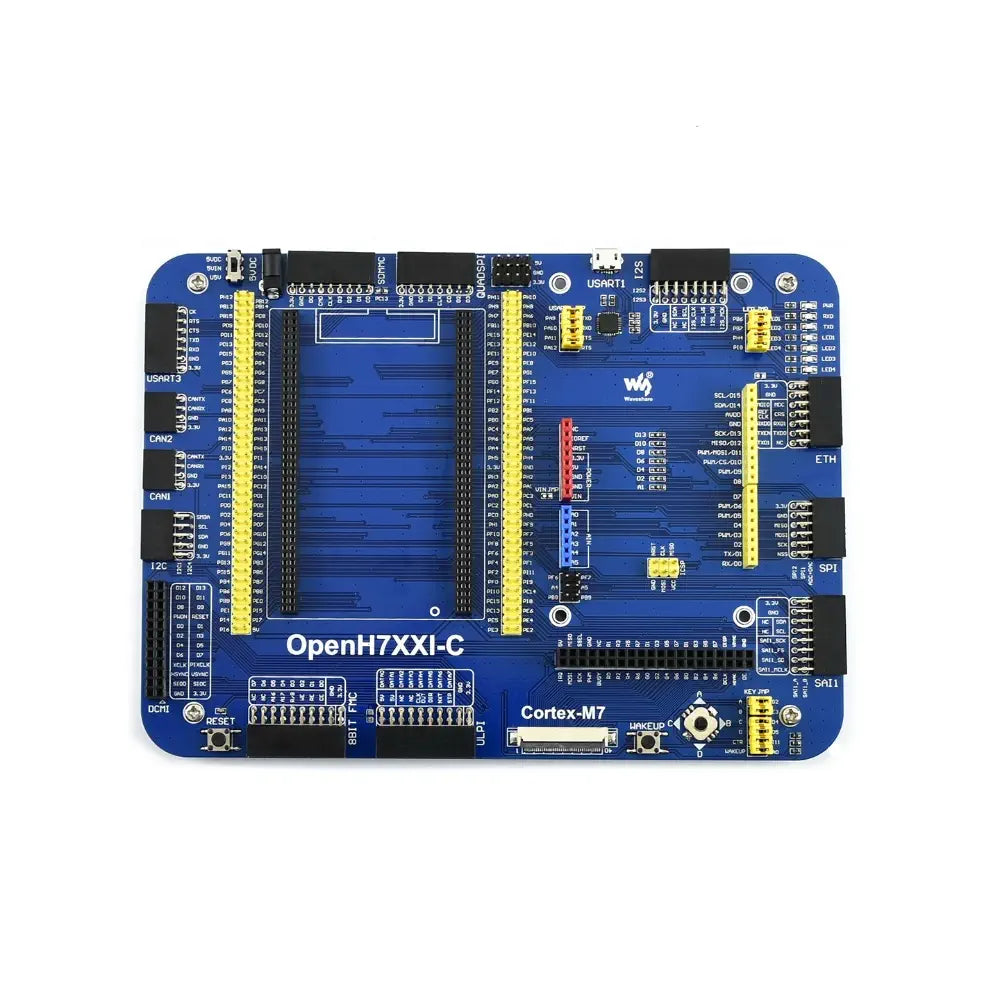

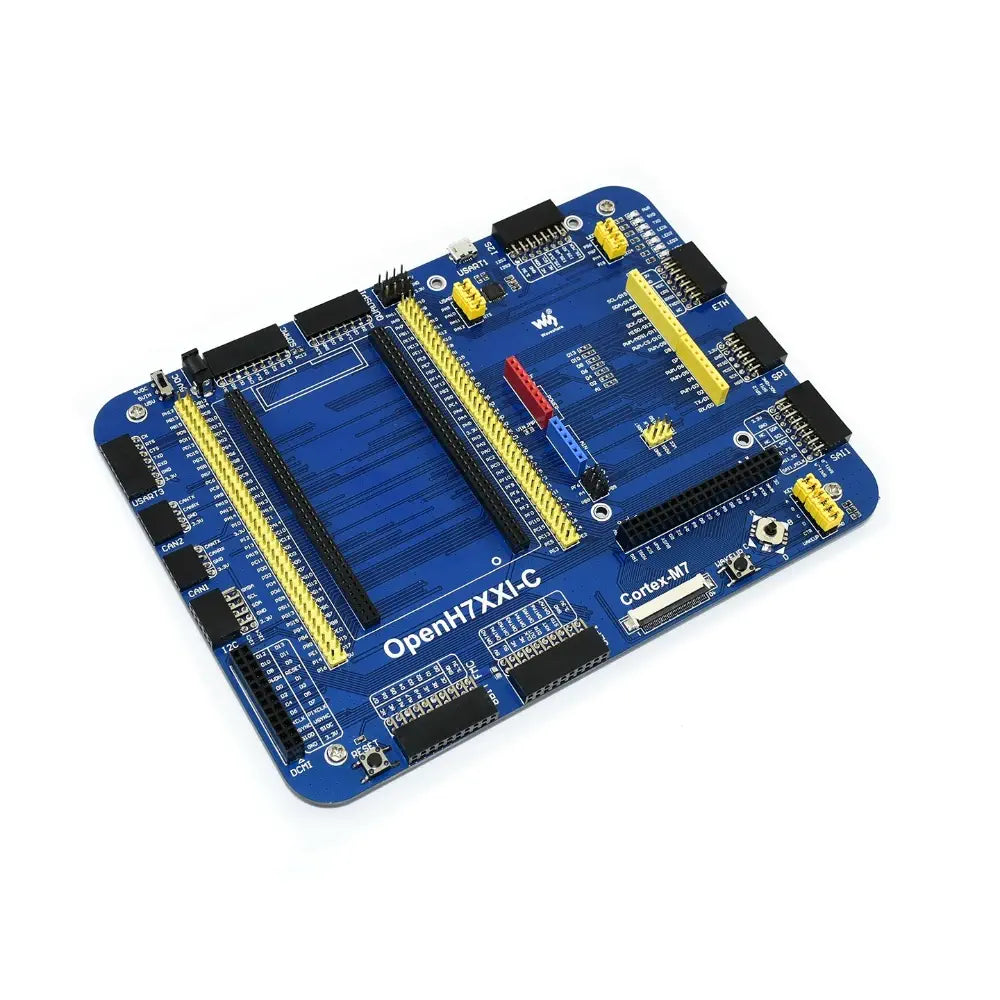

Connecteur de la planche de base MCU: facilite la connexion au CoreH743I
Interface Arduino: se connecte aux blindages Arduino
Interface DCMI: se connecte à une caméra
Interface FMC 8 bits: se connecte à des périphériques tels que NandFlash
Interface ULPI: se connecte à des périphériques USB haute vitesse
Interface LCD 1: se connecte à des écrans LCD de 10.1 pouces, 7 pouces, et 4.3 pouces
Interface LCD 2: se connecte à un écran LCD de 4.3 pouces
Interface SAI1: se connecte à des modules audio
Interface ICSP: Arduino ICSP
Interfaces SPI: se connecte à des périphériques SPI tels que DataFlash, carte SD, et module MP3
Interface Ethernet: se connecte à des modules Ethernet
Interface I2S/I2C: se connecte à des périphériques I2S tels que des modules audio
Connecteur USART1: USB à USART via convertisseur intégré CP2102
Interface QUADSPI: interface SPI 4 fils pour connecter des modules Flash série
Interface SDMMC: se connecte à un module Micro SD
Interface USART3: se connecte à RS232, RS485, USB à 232, etc.
Interface CAN2: se connecte à des modules CAN
Interface CAN1: se connecte à des modules CAN
Interface I2C1/I2C4: se connecte à des périphériques I2C
Connecteur de broches MCU: tous les ports E/S du MCU accessibles sur les connecteurs d'expansion
Prise DC 5V
Entrée/sortie d'alimentation 5V/3.3V
Interrupteur d'alimentation: alimenté par 5VDC ou connexion USB de l'USART1
CP2102: convertisseur USB à UART
LEDs: indiquent l'état des E/S et/ou l'état d'exécution du programme
Joystick: cinq positions
Bouton WAKE UP: utilisé comme bouton régulier ou pour réveiller le MCU STM32 du sommeil
Bouton de réinitialisation
STM32H743IIT6: MCU STM32 haute performance
Cœur: Cortex-M7 32 bits RISC avec FPU à double précision et accélérateur graphique Chrom-ART
Fréquence de fonctionnement: 480MHz
Tension de fonctionnement: 1.62V-3.6V
Boîtier: LQFP176
Mémoires: 2MB Flash, 1MB RAM
Interfaces de communication MCU: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S, 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI, 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM, 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI, 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick, 1 x USB 2.0 OTG FS, 1 x USB 2.0 OTG HS, 1 x 10/100 Ethernet MAC
Convertisseurs AD & DA: 3 x AD (16 bits); 2 x DA (12 bits)
Débogage/Programmation: prend en charge les interfaces JTAG/SWD, prend en charge IAP
IC42S16400J / IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks
STMPS2151STR: dispositif de gestion de l'alimentation USB intégré
Régulateur de tension AMS1117-3.3V
8M cristal
32.768K cristal: pour RTC interne avec calibration
LED VBUS: indicateur de port USB
LED PWR: Indicateur d'alimentation
Sélection du mode de démarrage: configure la broche BOOT0
Interface JTAG/SWD: pour débogage/programmation
Connecteur USB: prend en charge le périphérique et/ou l'hôte
Expandeur de broches MCU: VCC, GND, et toutes les broches E/S accessibles sur les connecteurs d'expansion
Jumper POWER
VBAT: court-circuitez le jumper pour utiliser l'alimentation du système, ouvrez-le pour connecter une alimentation externe
VREF: court-circuitez le jumper pour connecter VREF+ à VCC, ouvrez-le pour connecter VREF+ à une autre broche personnalisée via un fil de jumper
Jumper OTG: court-circuitez le jumper lors de l'utilisation de l'USB OTG/Hôte
