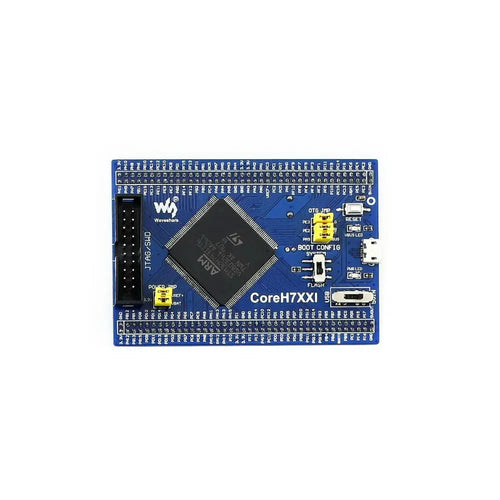

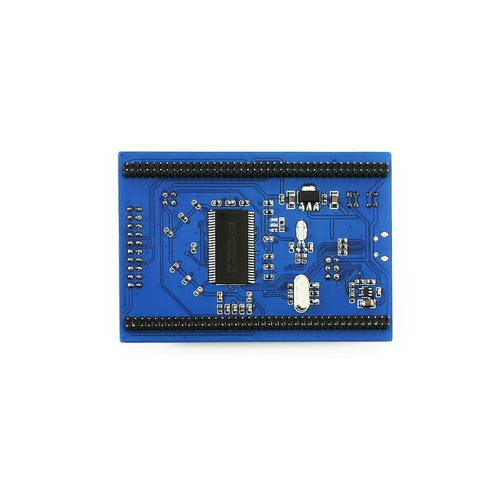

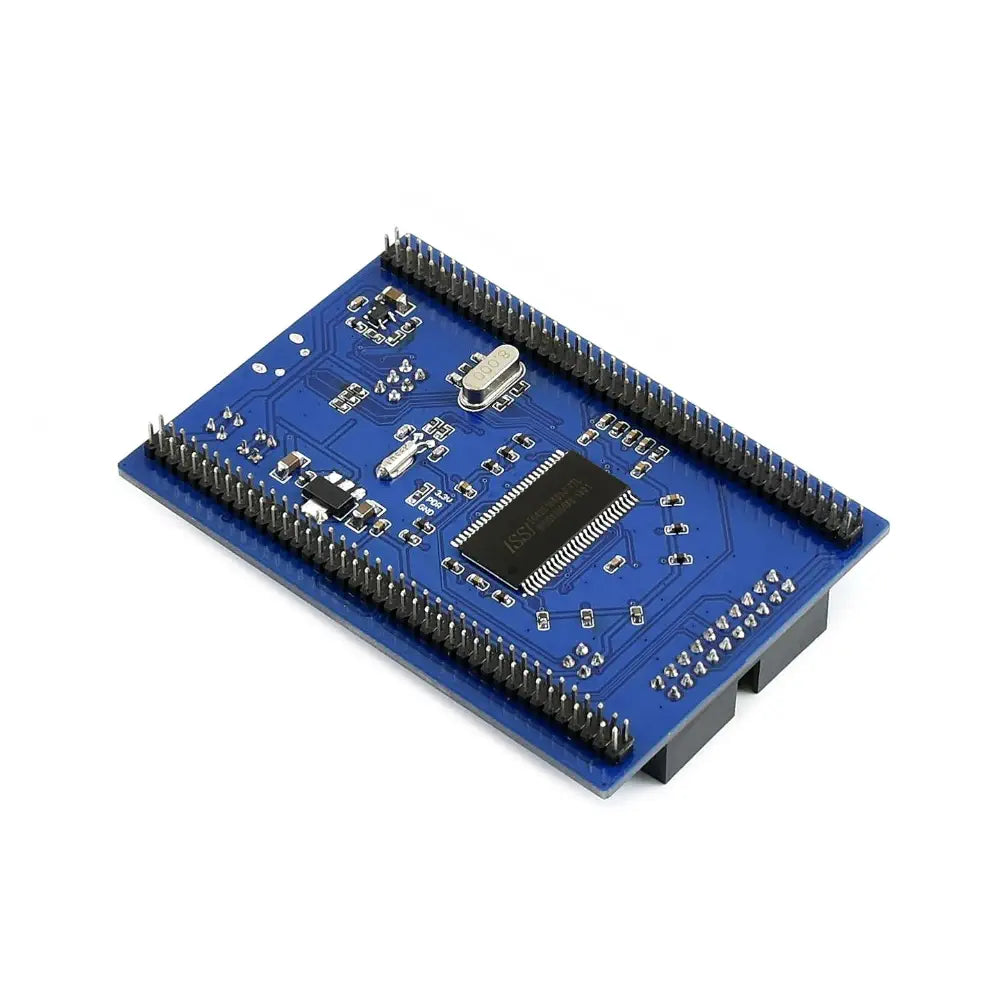

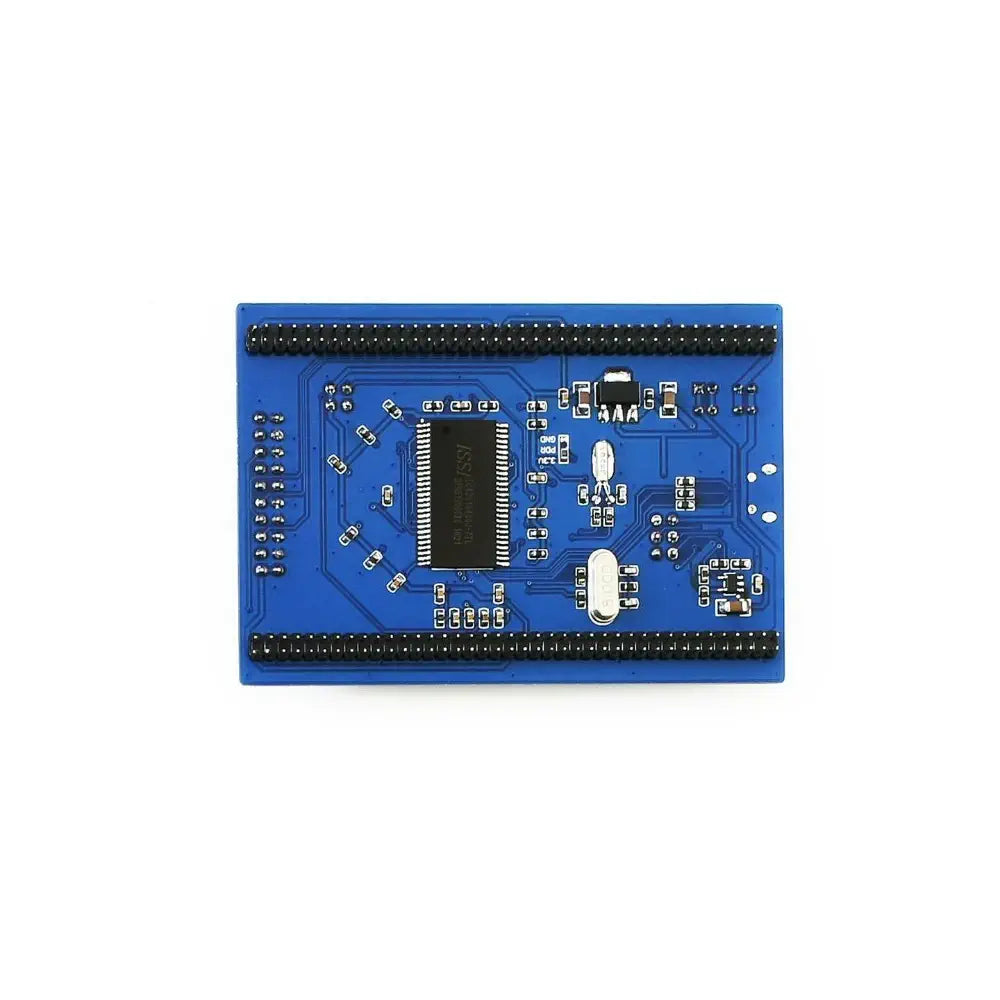

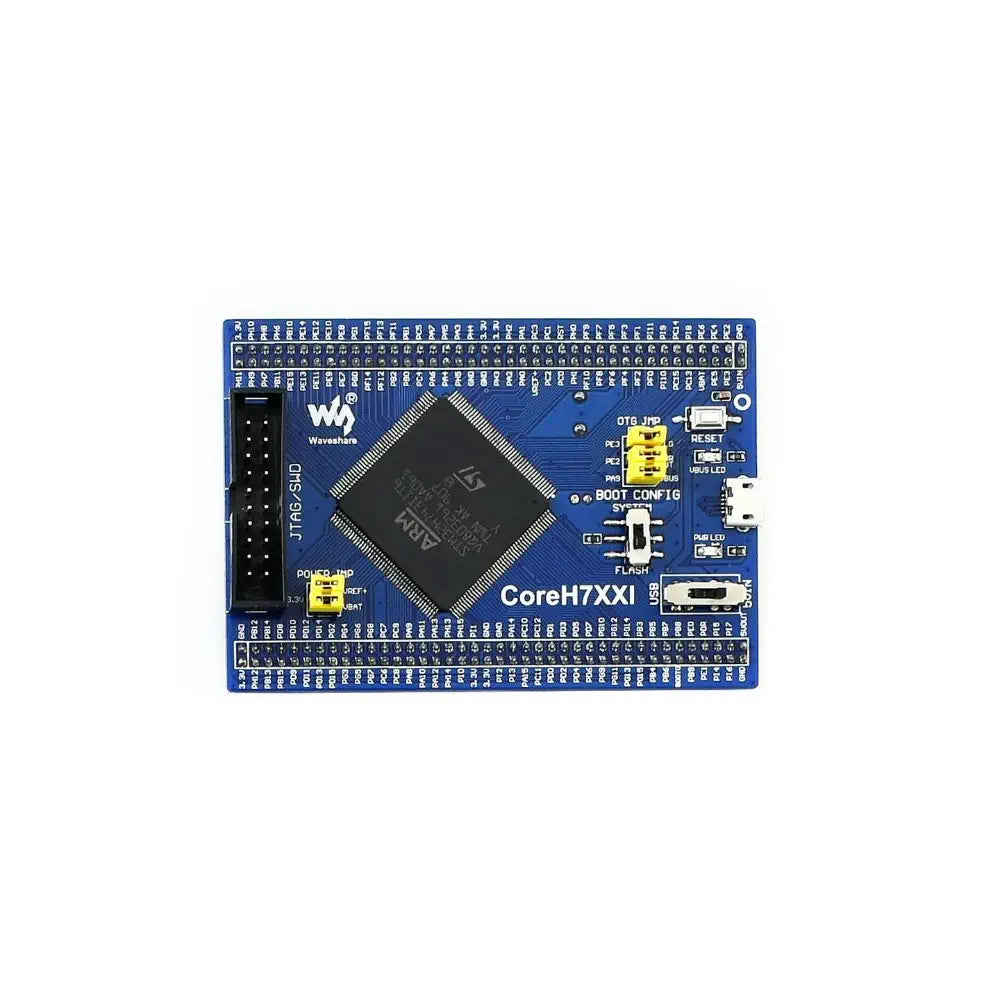

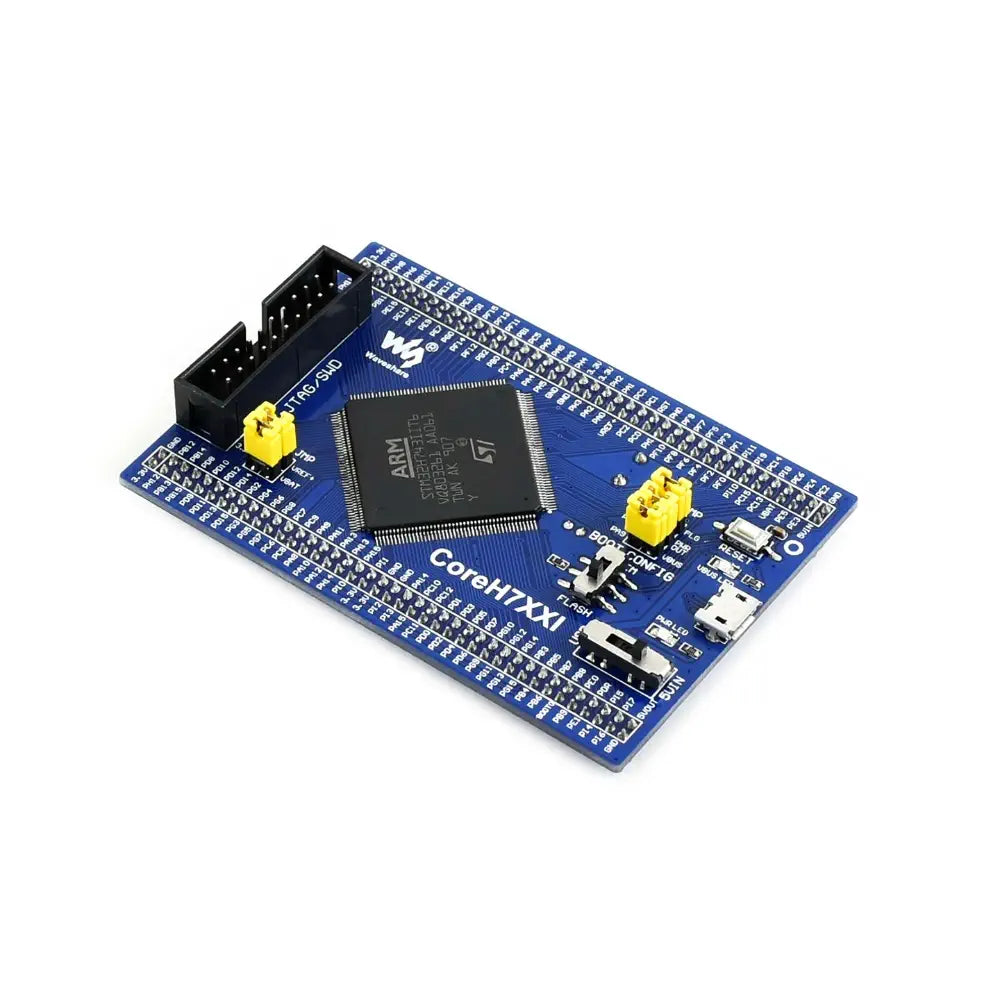

Waveshare CoreH743I STM32H743IIT6 Planche de Base MCU
Caractérisé par un microcontrôleur haute performance STM32H743IIT6
Prend en charge une connectivité étendue avec tous les ports E/S accessibles
Inclut SDRAM 64M Bit intégré et interfaces JTAG/SWD
Offre des modes périphérique/hôte USB et gestion de l'alimentation intégrée
Permet une intégration facile avec un pas de connecteur de 2,0 mm
La Waveshare CoreH743I STM32H743IIT6 Planche de Base MCU est une unité de microcontrôleur sophistiquée conçue pour le développement d'applications avancées au sein de la famille STM32H. Elle est caractérisée par un microcontrôleur haute performance STM32H743IIT6, qui inclut un cœur RISC Cortex-M7 32 bits avec une unité de calcul en virgule flottante double précision et un accélérateur graphique Chrom-ART. Cette planche est équipée d'un système minimal prêt à l'emploi, intégrant des pièces essentielles telles qu'un circuit d'horloge et une gestion de l'alimentation USB.
La planche prend en charge des options de connectivité étendues, avec tous les ports E/S accessibles via des connecteurs de broches, facilitant une expansion ultérieure. Elle inclut SDRAM 64M Bit intégré et prend en charge les interfaces de programmation et de débogage JTAG/SWD. La conception de la planche permet une intégration facile dans des planches d'application avec un pas de connecteur de 2,0 mm.
Les caractéristiques supplémentaires incluent un connecteur USB qui prend en charge à la fois les modes périphérique et hôte, un interrupteur d'alimentation et divers indicateurs tels que les LED VBUS et d'alimentation. La planche offre également des options pour la sélection du mode de démarrage et inclut un bouton de réinitialisation pour plus de commodité. Elle est alimentée soit par une entrée de 5V soit par une connexion USB, avec des dispositions pour des sources d'alimentation externes.
Note : CoreH743I fournit une interface de débogage JTAG/SWD mais n'intègre aucune fonction de débogage ; un débogueur séparé est requis.
1x Waveshare CoreH743I STM32H743IIT6 Planche de Base MCU
Interfaces de communication MCU : 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S, 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI, 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM, 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI, 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
1 x USB 2.0 OTG FS
1 x USB 2.0 OTG HS (prend en charge PHY HS externe via ULPI)
1 x 10/100 Ethernet MAC
Convertisseurs AD & DA : 3 x AD (16 bits) ; 2 x DA (12 bits)
Débogage/Programmation : Prend en charge les interfaces JTAG/SWD, prend en charge IAP
IC42S16400J / IS42S16400J : SDRAM 1 Meg Bits x 16 Bits x 4 Banques (64-MBIT)
STMPS2151STR : Dispositif de gestion de l'alimentation USB intégré
Régulateur de tension AMS1117-3.3V
8M Cristal
32.768K Cristal pour RTC interne avec calibration
Bouton de réinitialisation
LED VBUS : Indicateur de port USB
LED PWR : Indicateur d'alimentation
Interrupteur d'alimentation, alimenté par 5Vin ou connexion USB
Sélection du mode de démarrage pour configurer la broche BOOT0
Interface JTAG/SWD pour débogage/programmation
Connecteur USB prend en charge Périphérique et/ou Hôte
Expanseur de broches MCU : VCC, GND, et toutes les broches E/S accessibles sur les connecteurs d'expansion
Jumper POWER
VBAT : Court-circuitez le jumper pour utiliser l'alimentation du système, ouvrez-le pour connecter une alimentation externe
VREF : Court-circuitez le jumper pour connecter VREF+ à VCC, ouvrez-le pour connecter VREF+ à une autre broche personnalisée
Jumper OTG : Court-circuitez le jumper lors de l'utilisation de USB OTG/HOST, ouvrez le jumper pour déconnecter du port E/S concerné
