Intègre le microcontrôleur STM32F407IGT6 pour des performances élevées
Prend en charge plusieurs interfaces de communication
Caractérisé par la communication USB en tant que dispositif et hôte
Inclut des interfaces de débogage et de programmation
Offre un accès personnalisable aux ports E/S avec des connecteurs d'expansion

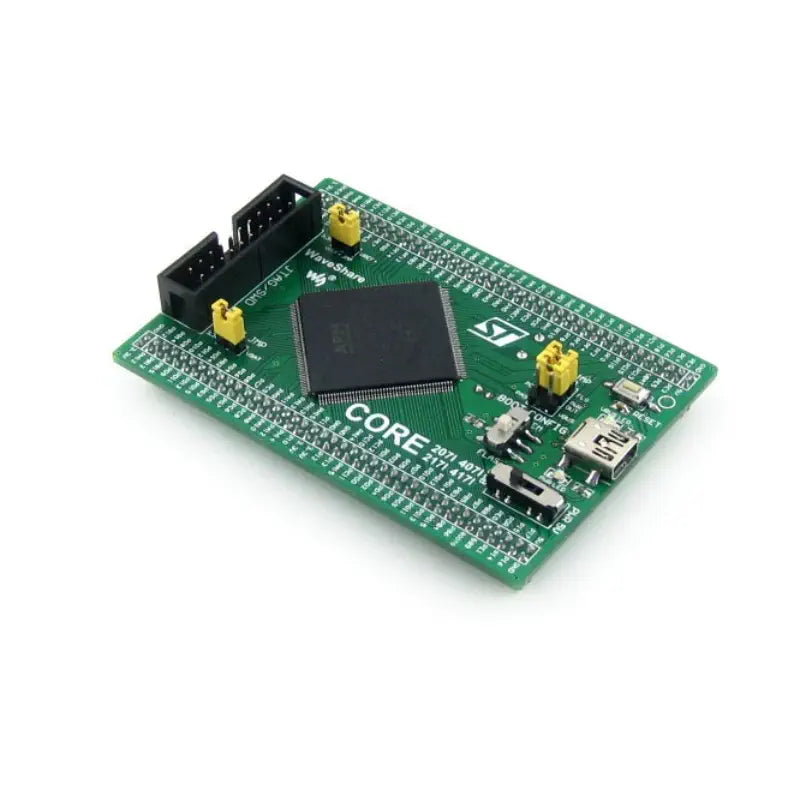

La Waveshare Core407I Planche de Base STM32F4 est une plateforme de développement compacte caractérisée par le microcontrôleur STM32F407IGT6, conçue pour initier le développement d'applications au sein de la famille STM32F. Cette planche intègre des pièces essentielles telles qu'une interface de communication USB, une interface de programmation et de débogage JTAG/SWD, un circuit d'horloge et une gestion de l'alimentation USB. Elle inclut également une fonction de sélection du mode de démarrage, en faisant un système complet et prêt à l'emploi.
La planche est équipée de connecteurs de broches à l'arrière, permettant une intégration facile dans des planches d'application, servant de circuit central du MCU. Tous les ports d'entrée/sortie sont accessibles via ces connecteurs de broches, qui sont conçus avec un pas de 2,0 mm pour minimiser la taille du PCB. Le microcontrôleur STM32F407IGT6 offre des performances élevées avec un cœur RISC 32 bits Cortex-M4, fonctionnant à une fréquence de 168 MHz. Il prend en charge une large gamme d'interfaces de communication, y compris SPI, USART, UART, I2S, I2C, FSMC, SDIO, CAN, USB 2.0 et Ethernet MAC.
Les caractéristiques supplémentaires incluent des convertisseurs AD et DA, un commutateur d'alimentation, un commutateur de mode de démarrage, des indicateurs d'alimentation et un bouton de réinitialisation. La planche prend également en charge la communication USB en tant que dispositif et hôte, avec la capacité de se connecter à des dispositifs USB via un câble OTG. Les connecteurs d'expansion fournissent un accès à tous les ports E/S, VCC et GND, facilitant le développement et la personnalisation ultérieurs.
Caractéristique : Ensemble complet d'instructions DSP monocycle
Fréquence de fonctionnement : 168 MHz, 210 DMIPS/1,25 DMIPS/MHz
Tension de fonctionnement : 1,8V-3,6V
Boîtier : LQFP176
Mémoire : 1024 kB Flash, 192+4 kB SRAM
Interfaces de communication : 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x FSMC, 1 x SDIO, 2 x CAN
Contrôleur USB 2.0 haute vitesse/pleine vitesse dispositif/hôte/OTG avec DMA dédié, ULPI et PHY pleine vitesse intégré
Ethernet MAC 10/100
Interface caméra parallèle 8 à 14 bits
Convertisseurs AD & DA : 3 x AD (12 bits, 1μs, partage 24 canaux); 2 x DA (12 bits)
Débogage/Programmation : Prend en charge les interfaces JTAG/SWD (débogage série), prend en charge l'IAP
AMS1117-3 (sur le côté inférieur), régulateur de tension 3,3V
MIC2075 (sur le côté inférieur), dispositif de gestion de l'alimentation USB intégré
Commutateur d'alimentation, alimenté par 5Vin ou connexion USB
Commutateur de mode de démarrage, pour configurer la broche BOOT0
Indicateur d'alimentation
LED VBUS
Bouton de réinitialisation
Oscillateur à cristal 8M (sur le côté inférieur)
32.768K cristal (sur le côté inférieur), pour RTC interne avec calibration
Interface JTAG/SWD : Pour débogage/programmation
Interface USB : En tant que DISPOSITIF, utilisé pour établir une communication USB entre le PC et la planche de développement STM32; En tant qu'HÔTE, connexion à des dispositifs USB tels qu'une clé USB via un câble USB OTG
Expandeur de broches MCU, VCC, GND, et tous les ports E/S sont accessibles sur les connecteurs d'expansion pour une expansion ultérieure
Connecteur de broche 5Vin, une alimentation 5V est requise lors de l'utilisation de l'HÔTE/OTG USB
Jumper HÔTE/OTG USB : Court-circuitez le jumper lors de l'utilisation de l'HÔTE/OTG USB; Ouvrez le jumper pour déconnecter du port E/S
Jumper de sélection VBAT : Court-circuitez le jumper pour utiliser l'alimentation du système; Ouvrez le jumper pour connecter le VBAT à une alimentation externe, telle qu'une batterie
Jumper de sélection VREF : Court-circuitez le jumper pour connecter VREF+ à VCC; Ouvrez le jumper pour connecter VREF+ à une autre broche personnalisée via un fil de jumper
