Intègre les pièces essentielles pour le développement STM32F4
Prend en charge la programmation et le débogage JTAG/SWD
Caractérisé par des options d'alimentation polyvalentes et une sélection de démarrage
Offre des interfaces de communication MCU étendues
Fournit un accès facile à tous les ports E/S via des connecteurs de broches

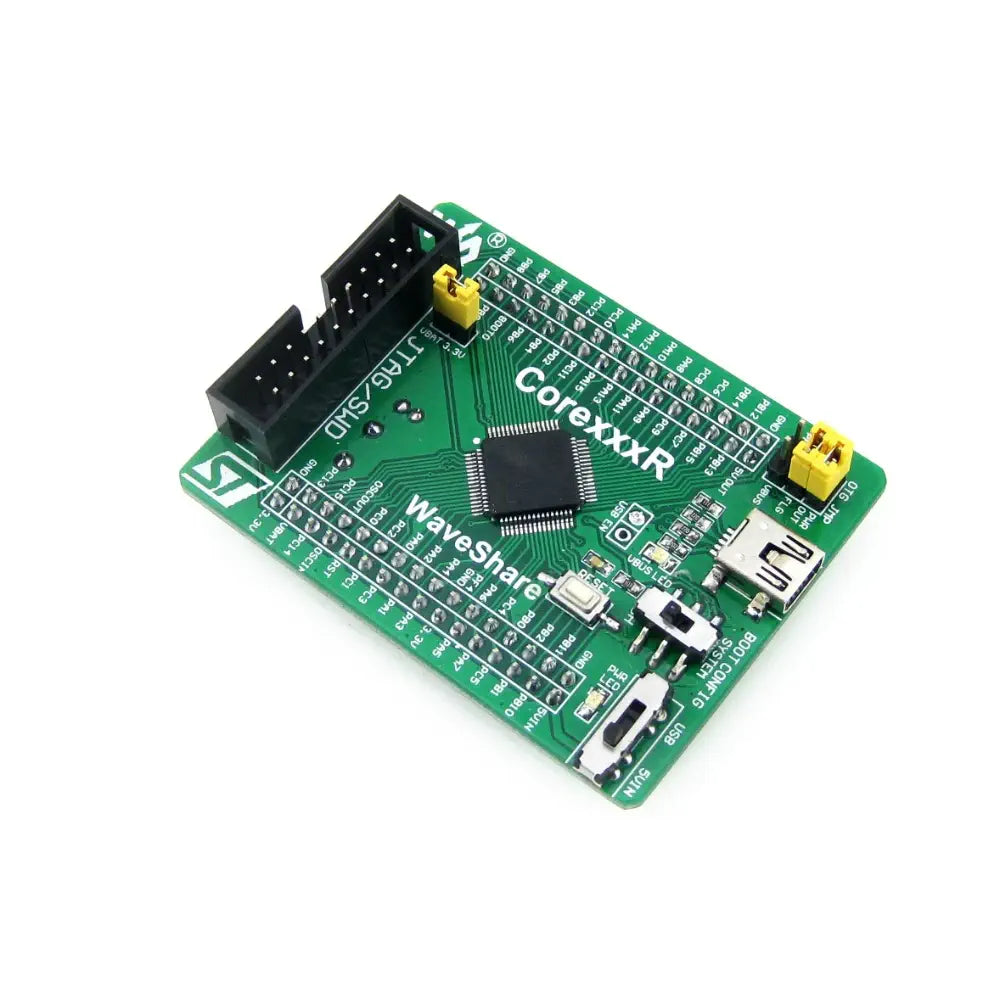

La Waveshare Core405R STM32F4 Planche de base est une plateforme de développement conçue pour le microcontrôleur STM32F405RGT6, facilitant le développement d'applications au sein de la famille STM32F. Elle intègre des pièces essentielles telles qu'un circuit d'horloge et un circuit de contrôle USB, avec tous les ports E/S accessibles via des connecteurs de broches. La planche prend en charge les interfaces de programmation et de débogage JTAG/SWD, permettant une intégration transparente dans les planches d'application. Elle est caractérisée par un interrupteur d'alimentation et une sélection de mode de démarrage, améliorant sa polyvalence pour divers besoins de développement.
Fréquence de fonctionnement : 168MHz, 210 DMIPS/1.25 DMIPS/MHz
Tension de fonctionnement : 1.8V-3.6V
Boîtier : LQFP64
Mémoires : 1MB Flash, 192+4kB SRAM
Interfaces de communication : 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
Contrôleur USB 2.0 HS/FS device/host/OTG avec DMA dédié, PHY pleine vitesse intégré
USB HS ULPI (PHY externe requis)
Convertisseurs AD & DA : 3 x AD (12 bits, 1μs, partage 16 canaux); 2 x DA (12 bits)
Débogage/Programmation : Prend en charge les interfaces JTAG/SWD, prend en charge IAP
Régulateur de tension AMS1117-3.3V
MIC2075-2 : Dispositif de gestion de l'alimentation USB intégré
Interrupteur d'alimentation : Alimenté par 5Vin ou connexion USB
Sélection du mode de démarrage : Pour configurer la broche BOOT0
Indicateur d'alimentation
LED VBUS
Bouton de réinitialisation
8M Cristal
32.768K Cristal : Pour RTC interne avec calibration
Interface JTAG/SWD : Pour débogage/programmation
Connecteur USB : Pour établir la communication USB entre le PC et la planche de développement STM32
Expanseur de broches MCU : VCC, GND, et toutes les broches E/S accessibles sur les connecteurs d'extension
Connecteur de broches 5Vin : Alimentation 5V requise lors de l'utilisation de l'USB HOST/OTG
Jumper USB : Court-circuitez le jumper lors de l'utilisation de l'USB, ouvrez pour déconnecter du port E/S concerné
Jumper de sélection VBAT : Court-circuitez pour utiliser l'alimentation du système, ouvrez pour connecter VBAT à une alimentation externe, telle qu'une batterie
