SparkFun Interrupteur d'Alimentation MOSFET et Régulateur Buck 3,3 V (côté bas)
Contrôle des éléments à haute tension
Alimente jusqu'à 12 V, des charges de 10 A
Sortie stable de 3,3 V
Options de connexion polyvalentes
Mesure du courant intégrée

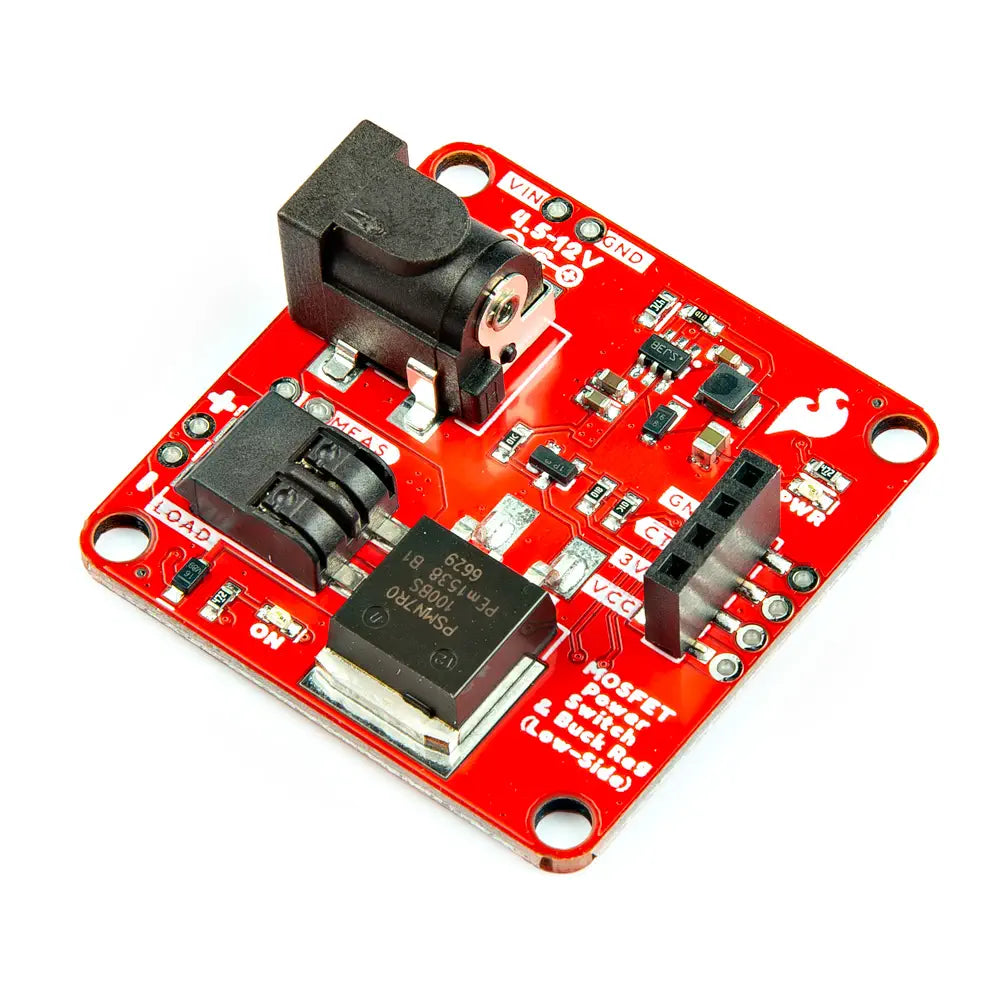

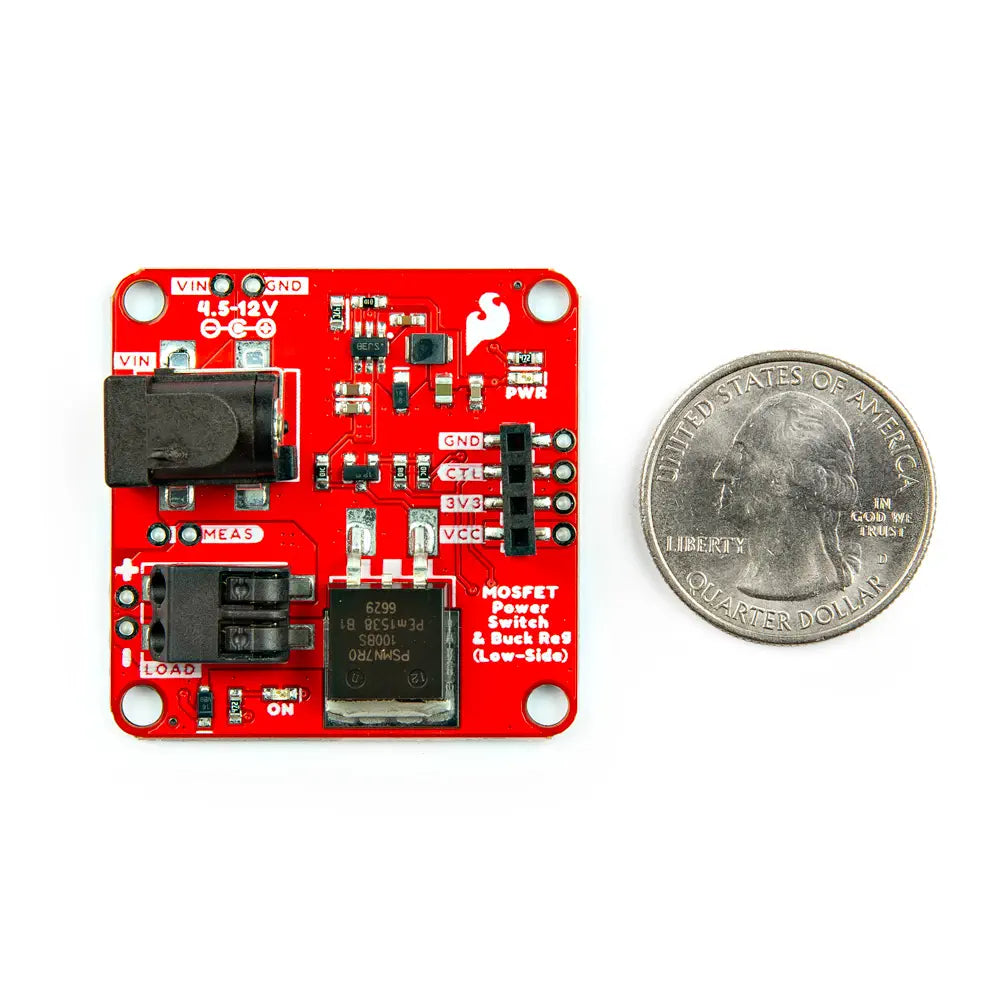

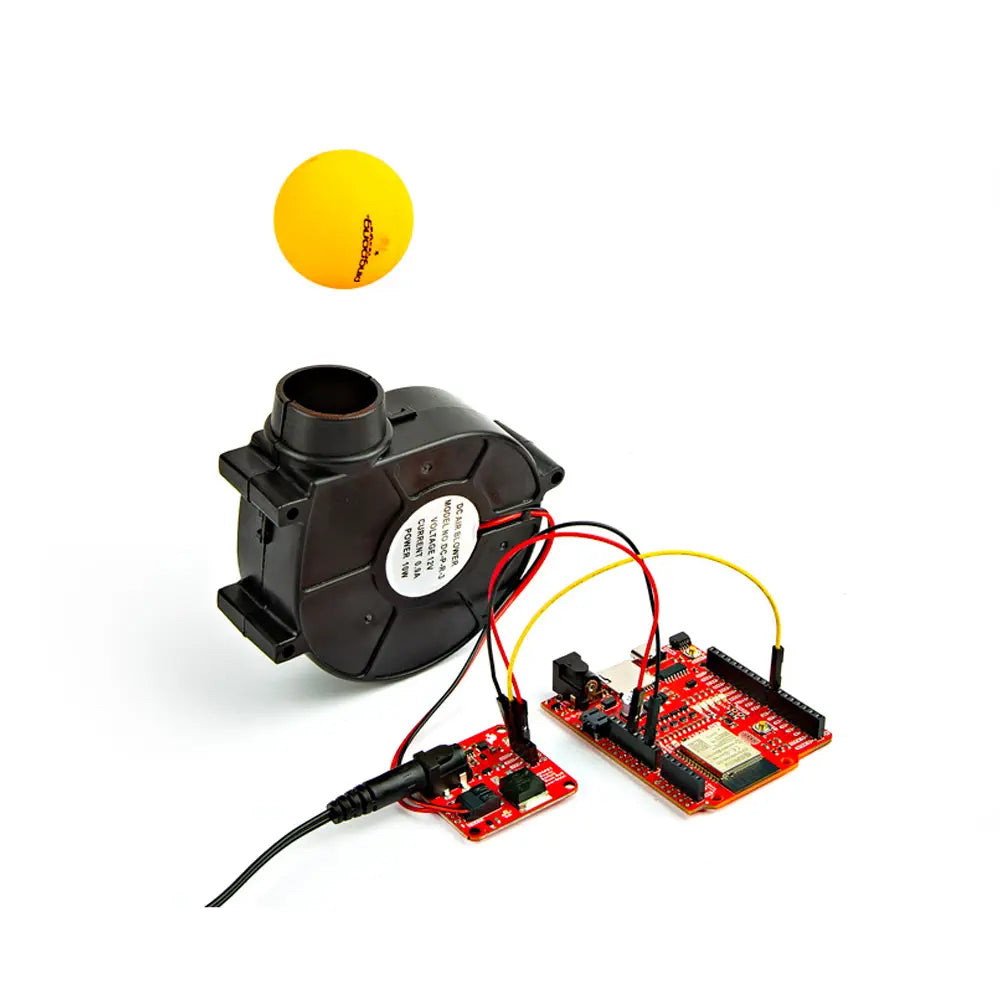

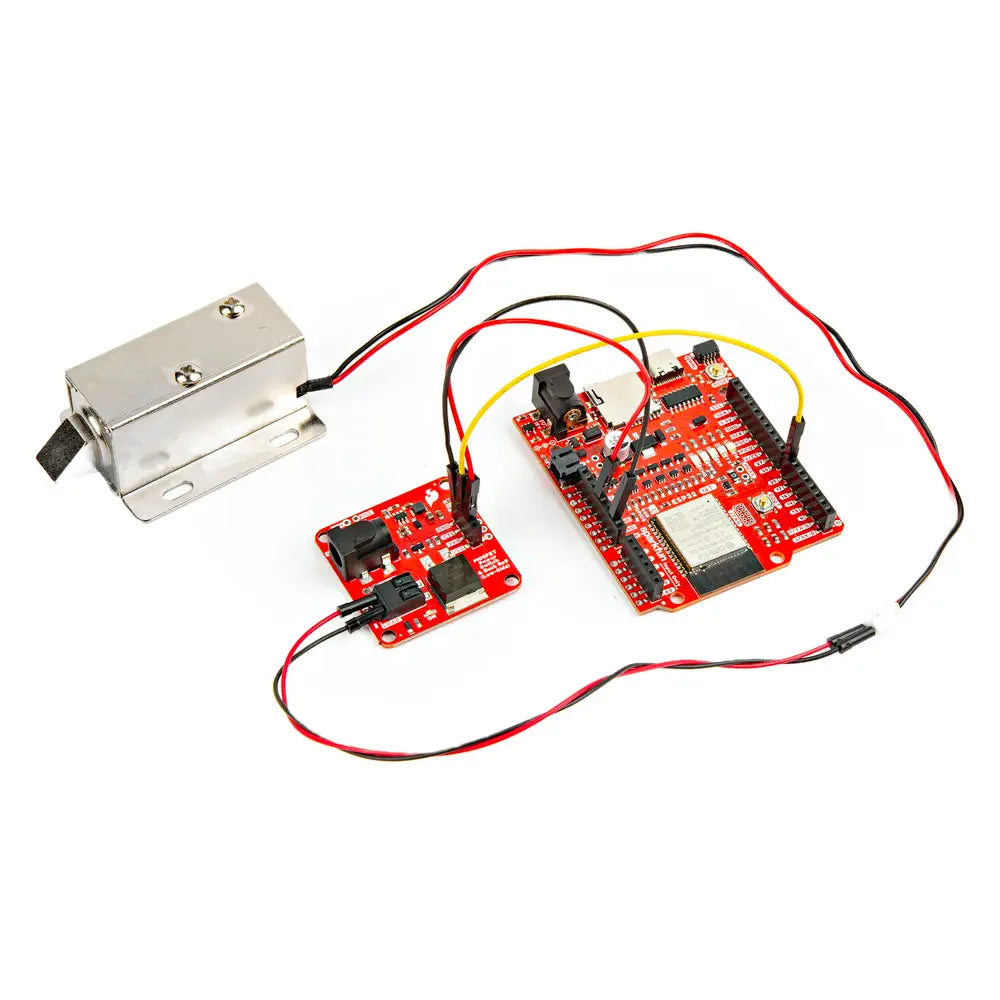

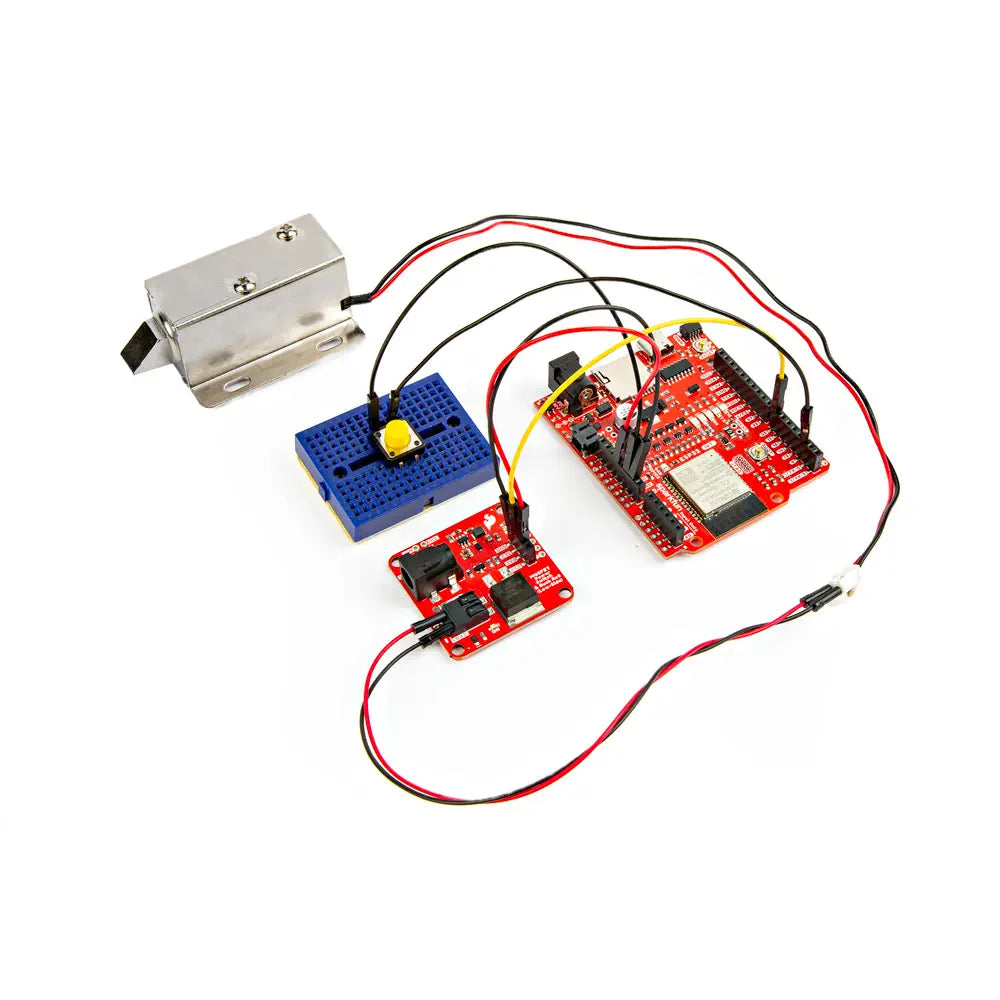

Le SparkFun Interrupteur d'Alimentation MOSFET et Régulateur Buck 3,3 V (côté bas) est conçu pour faciliter le contrôle d'éléments à haute tension, tels qu'une bande LED de 12 V, tout en fournissant simultanément de l'énergie. Ce dispositif est capable d'alimenter une planche jusqu'à 12 V et de contrôler un courant jusqu'à 10 A, délivrant une tension stable de 3,3 V à la planche de contrôle.
Ce produit intègre un régulateur Buck LMR14203, qui est réglé pour délivrer 3,3 V, et un MOSFET à canal N (PSMN7R0-100BS) qui fonctionne comme un interrupteur de côté bas. Il comprend une diode de retour sur le côté de la charge pour accueillir les dispositifs qui génèrent une force électromotrice de retour. L'activation de la charge est obtenue en tirant la broche CTL vers le bas.

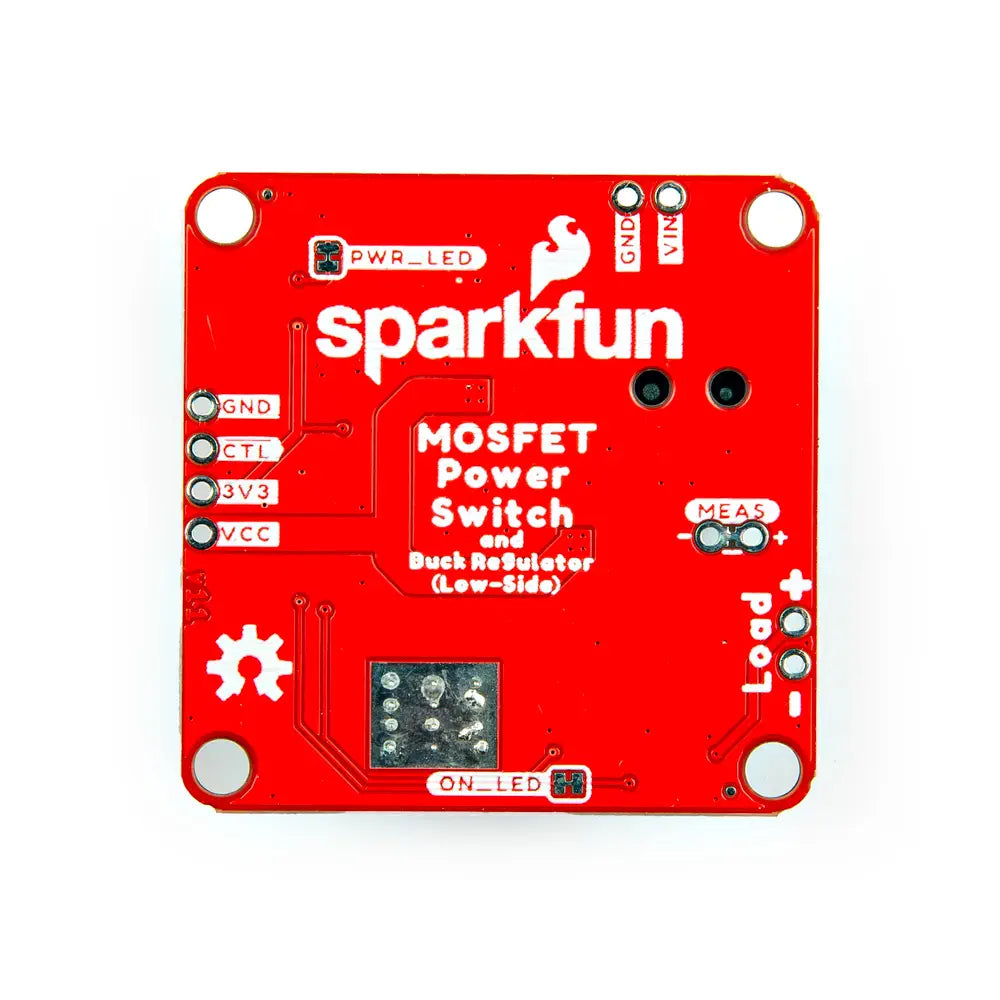

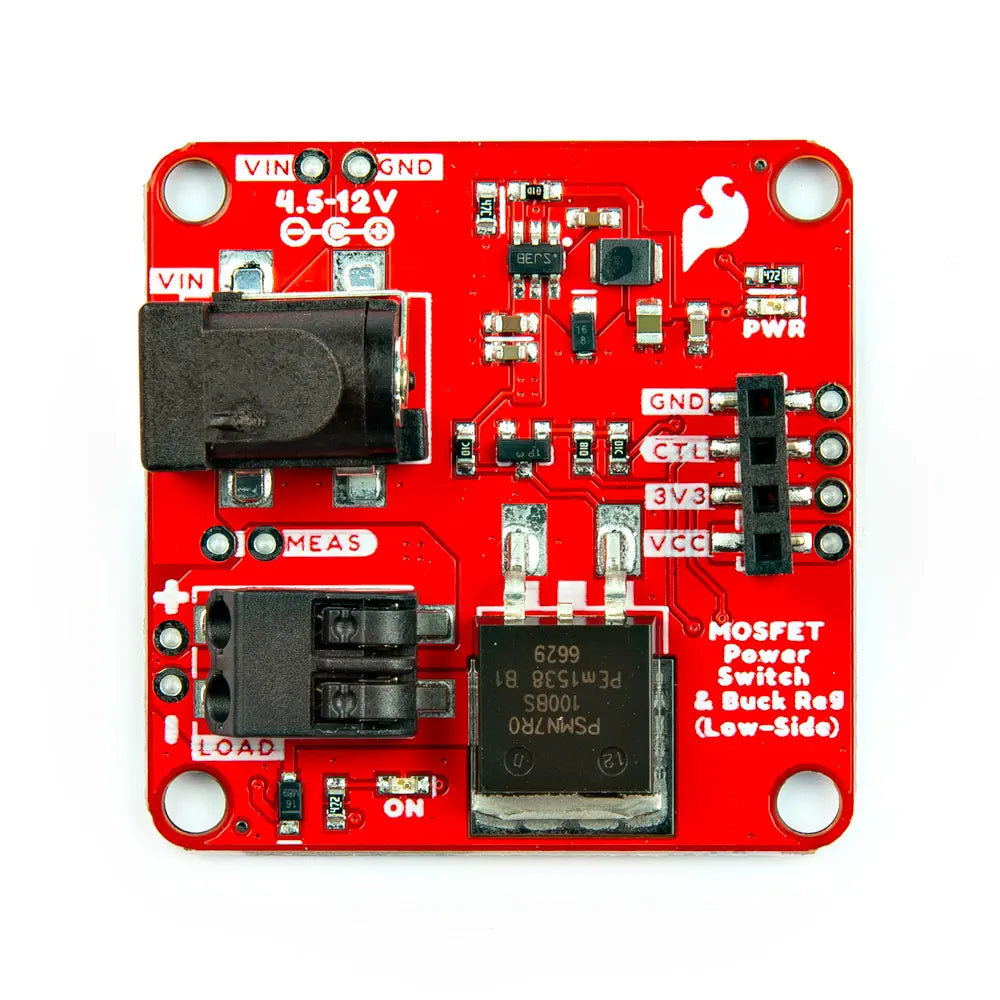

Le dispositif offre une variété de connecteurs, y compris une prise de barillet, un connecteur femelle, et des connecteurs à enfichage, permettant des connexions polyvalentes à une gamme de microcontrôleurs. De plus, VCC, 3,3 V, CTL, et GND sont accessibles via des trous traversants espacés de 0,1" pour les préférences de soudage. La planche comporte deux LED pour indiquer la présence de 3,3 V et quand l'énergie est appliquée à la charge. Pour ceux qui n'ont pas besoin des LED, des cavaliers à l'arrière peuvent être utilisés pour les désactiver. De plus, un cavalier MEAS PTH est fourni pour des mesures précises de la consommation de courant du système.
Veuillez noter que bien que le MOSFET soit capable de gérer 100 A / 100 V, il est conseillé de ne pas dépasser 10 A en raison des limitations des polygones et des traces de la PCB.
1x SparkFun Interrupteur d'Alimentation MOSFET et Régulateur Buck 3,3 V (côté bas)
