Sherline Kit CNC Mill avec moteurs pas à pas haute-torque
Facilite l'intégration de configurations CNC personnalisées
Comprend une boîte de commande 4 axes et une alimentation électrique
Caractérisé par des moteurs NEMA #23 haute-torque
Permet l'expansion avec une table rotative 4ème axe
Prend en charge le logiciel de contrôle choisi par l'utilisateur

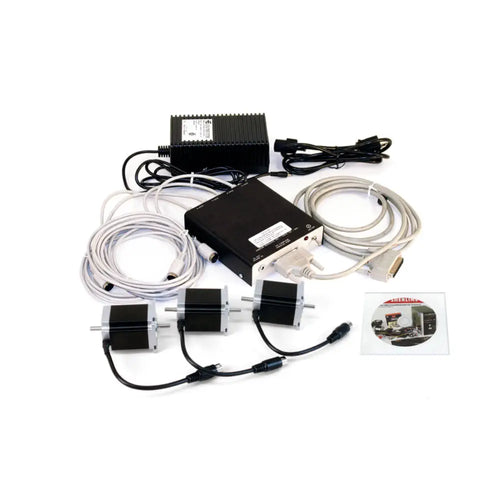

Le Sherline Kit CNC Mill avec moteurs pas à pas haute-torque est conçu pour les personnes souhaitant utiliser leur propre ordinateur et logiciel pour les opérations de fraisage CNC. Ce kit facilite l'intégration des systèmes informatiques personnels avec les fraiseuses prêtes pour CNC de Sherline, offrant une solution flexible pour des configurations personnalisées. Le package comprend une boîte de commande 4 axes, des câbles de connexion, une alimentation électrique et trois moteurs pas à pas haute-torque. Ces moteurs, qui partagent le cadre NEMA #23 avec les moteurs pas à pas standard, offrent un couple considérablement amélioré, dépassant les modèles standard de plus de 75%.
Pour configurer le système, les utilisateurs doivent connecter le câble parallèle à 25 broches de la boîte de commande au port imprimante de leur ordinateur. Les moteurs pas à pas sont ensuite fixés aux supports sur les axes X, Y et Z de la fraiseuse prête pour CNC de Sherline. Une fois les câbles X, Y et Z connectés de la boîte de commande aux moteurs pas à pas, le système est prêt à fonctionner avec le logiciel de contrôle choisi par l'utilisateur. Pour ceux qui souhaitent étendre leurs capacités de fraisage, le kit permet l'ajout d'une table rotative 4ème axe, qui peut être intégrée en la connectant au port désigné de l'axe A.
Ce kit est idéal pour les utilisateurs qui préfèrent une configuration de fraisage CNC personnalisable, offrant la flexibilité de sélectionner et d'installer leur propre logiciel tout en bénéficiant des performances robustes des moteurs pas à pas haute-torque. L'inclusion de composants essentiels tels que la boîte de commande et l'alimentation électrique assure un processus d'intégration sans faille, en faisant un choix pratique pour les amateurs et les professionnels cherchant une expérience de fraisage CNC sur mesure.
1x Boîte de commande avec 4 câbles moteur
1x Alimentation de 3,7 ampères, 24 volts avec cordon
1x Câble parallèle à 25 broches
2x Ensemble de CD avec Linux/EMC2, utilitaires et instructions
Deux CD avec Linux/EMC2, utilitaires et instructions
Deux fusibles de rechange
Exigences minimales de l'ordinateur : Vitesse du processeur de 800 MHz ou plus rapide (classe Pentium III ou équivalent), RAM de 512 Mo (Sherline fournit 1 Go), Disque dur de 20 Go ou plus, Port parallèle à 25 broches (port imprimante)
Entrée d'alimentation : 100-240 VAC, 47-63 Hz, 3A (s'adapte automatiquement à la tension entrante)
Sortie : 24 VDC, 4A
Les niveaux logiques hauts doivent dépasser 2 volts
Les niveaux logiques bas doivent être inférieurs à 0,5 volts
Les impulsions de pas sont actives basses
Les impulsions de pas doivent durer au moins 22 microsecondes
Disposition des broches DB25 : 1 – Entrée de LinuxCNC, 2 – Direction X, 3 – Pas X, 4 – Direction Y, 5 – Pas Y, 6 – Direction Z, 7 – Pas Z, 8 – Direction A, 9 – Pas A, 10 – NC, 11 – Sortie vers LinuxCNC, 12 – Sortie vers LinuxCNC, XYZ home, 13 – NC, 14 – Entrée de LinuxCNC, C1, 16 – Entrée de LinuxCNC, C2, 17 – NC, 18-25 – Masse
Connecteurs sur la planche PC : H1 – Réduit le courant à 1/4 après 3 secondes, H2 – Non implémenté, H3 – Retire immédiatement l'alimentation des pilotes (arrêt d'urgence), RESET – Maintient les pilotes en condition de réinitialisation
Connecteurs moteur : 5 broches DIN mâle, Cinq à 30 volts (meilleure performance à tension plus élevée), configuration unipolaire de 2 ampères, 800 pas par révolution (micro-pas), équivaut à 16 000 pas/pouce avec une vis-mère de 0,050″
