Description

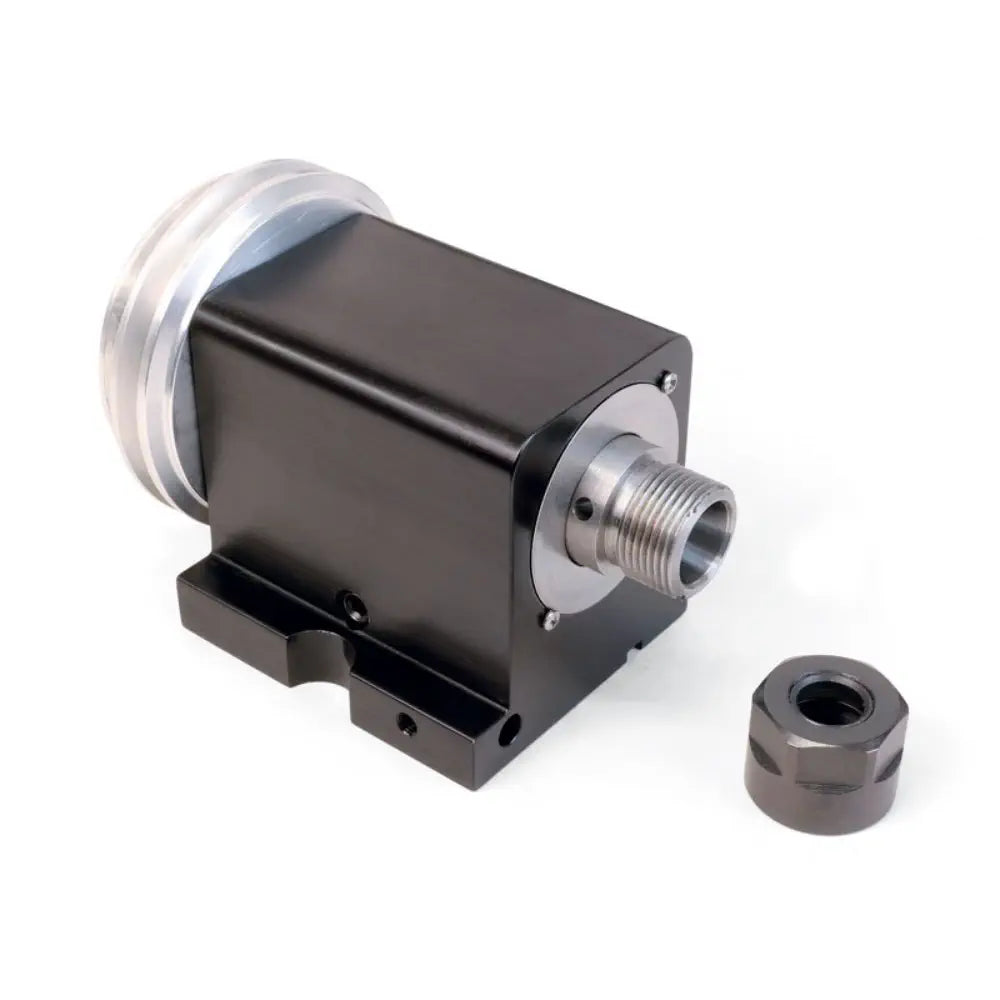

- 1x Sherline ER-16 Tête de Broche
- 1x Écrou de pince ER-16
- 1x Poulie de broche
- 1x Clé de tête rectifiée avec précision
Fichier ZIP
- Gamme de pinces ER-16 : .020″ – .393″ (pouce), .5 mm – 13 mm (métrique)
- Alesage de la broche de la tête : .406″
- Cône interne du nez de la broche de la tête : cône de 16°
- Filetage externe de la broche de la tête : 22 x 1,5 mm
- Angle latéral de la rainure de la poulie : 19°
- Revêtement : Nickel sans électrolyse avec épaisseur de revêtement uniforme jusqu'à .004″
- Faux-rond maximal autorisé au nez de la broche : 0,001″
- Jeu axial de la broche réglable avec écrou de précharge : Réglages d'usine avec poulies de 2,800 RPM : 0,0002″, avec poulies de 10,000 RPM : 0,0003″
- Roulements de la tête : Désignation/numéro de stock 6004ZZ
- Taille de l'alésage : 20 mm (0,7874″)
- Tolérance de l'alésage : 0,0004″
- Diamètre extérieur : 42 mm (1,6535″)
- Tolérance du diamètre extérieur : 0,0005″
- Largeur : 12 mm (0,4724″)
- Roulements : 9 billes, diamètre 1/4″
- Spécifications du moteur DC et du contrôle de vitesse : Plage de RPM de la poulie à deux vitesses position normale de la courroie : 70-2,800
- Position à faible RPM et couple élevé : 70-1,280
- Type de boîtier : Entièrement fermé, non ventilé
- Nominal : Continu–10 oz. in. à 6,100 RPM, .85 ampères
- Intermittent–30 oz. in. à 5,500 RPM, 1,75 ampères (5 minutes allumé / 15 minutes éteint)
- Puissance de sortie : .06 KW (60 W) à 10 oz. in. / 6,100 RPM
- Tension AC (entrée) : Normalement 115 VAC, 60 Hz, monophasé au redresseur
- Tension DC : 90V DC au moteur (60 Hz)
- Vitesse en RPM : 6,100 RPM continu
- Classe d'isolation : Classe A, système d'isolation 105° C
- Courant nominal à pleine charge : .85 ampères
- Courant de démarrage : 1,7 ampères courant de démarrage instantané (<100 milliampères)
- Courant maximal au moment du passage de la vitesse inférieure à la vitesse supérieure : Dépend de la charge
- Type de moteur : Moteur à aimant permanent de type à balais sous-fractionnel de 3,00 pouces (diamètre extérieur)
- Élévation de température à 50° C ambiant : Inférieure ou égale à 45° C
- Utilisation finale du moteur : Unité d'entraînement pour tour ou fraiseuse
