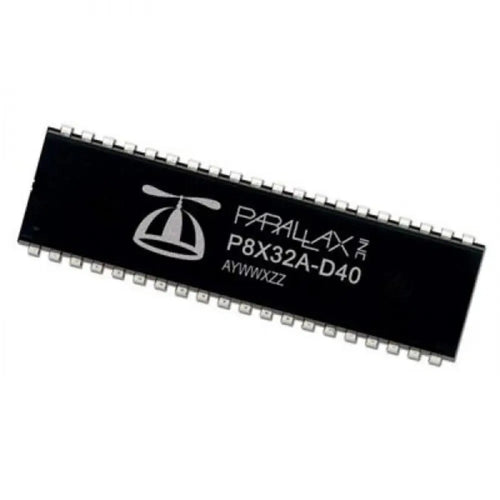

Puce Propeller 40-Pin DIP Parallax - P8X32A-D40

• Puce Propeller DIP 40 broches - P8X32A-D40
• RAM/ROM : 64 K octets ; 32 K RAM / 32 K ROM
• Vitesse de l'horloge : cc à 80 MHz
• Compatible RoHS

La Puce Propeller DIP 40 broches de Parallax - P8X32A-D40 est une puce de silicium propre à Parallax, conçue au niveau du transistor par un schéma. Le module Propeller est une puce multitraitement avec mémoire partagée et un interpréteur intégré pour la programmation dans un langage "orienté objets" de haut niveau, appelé SpinT et un langage de bas niveau (assembleur). Avec l'ensemble d'objets Parallax préconstruits pour la vidéo, la souris, le clavier, l'affichage NTSC/VGA, les écransLCD, les moteurs pas-à-pas et les capteurs, votre application est une affaire d'intégration de haut niveau avec les puces Propeller. Les puces Propeller ont été conçues pour le traitement embarqué à grande vitesse, tout en conservant une puissance, une consommation de courant et un encombrement faibles.

La P8X32A-D40 est particulièrement utile au prototypage grâce à son boîtier DIP à 40 broches. Connecter le module Propeller au port série ou USB de votre ordinateur en utilisant la fiche Prop pour la programmation est très simple. La puce Propeller peut fonctionner toute seule avec un bloc d'alimentation, une horloge interne et l'utilisation de la mémoire RAM pour le stockage du code. Ajoutez une mémoire EEPROM externe pour le stockage du code non volatile.

Caractéristiques :

• Code de produit : P8X32A-D40
• Processeurs (Cogs) : huit
• Architecture : 32-bits
• Vitesse de l'horloge : cc à 80 MHz
• RAM/ROM : 64 K octets ; 32 K RAM / 32 K ROM
• Cog RAM : 512 x 32 bits chacune
• Broches d'E/S : 32 (attribuables simultanément par les huit cogs)
• Courant de source/absorbé par E/S : 40 mA
• Modes de l'horloge : (a) Cristal externe 4-8 MHz (16 x PLL) (b) Oscillateur interne ~12 MHz ou ~20 kHz (c) Entraînement direct
• Type de boîtier : DIP à 40 broches

Attribution des broches :

• P0-P31 : E/S à usage général. Courant de source/absorbé 40 mA chacune à 3,3 Vcc
• P31 : Rx depuis l'hôte (E/S à usage général après le démarrage).
• P30 : Tx vers l'hôte (E/S à usage général après le démarrage/téléchargement).
• P29 : connexion SDA I2C vers mémoire EEPROM externe (E/S à usage général après le démarrage).
• P28 : connexion SCL I2C vers mémoire EEPROM externe (E/S à usage général après le démarrage).
• Vdd : alimentation 3,3 V (2,7 - 3,6 Vcc).
• Vss : terre (0 Vcc).
• BOEn : Baisse de tension active. Doit être connecté à Vdd ou Vss. Si la tension est basse, le RESn devient une sortie faible (~5 KO) à des fins de surveillance, mais elle peut être baissée pour provoquer la réinitialisation. Si la tension est élevée, le RESn est une entrée CMOS avec déclencheur Schmitt.
• RESn : Réinitialisation (active faible). Si la tension est basse, réinitialise la puce Propeller ; tous les cogs sont désactivés et les broches d'E/S sont en mode floating. Le Propeller redémarre 50 ms après que les transitions RESn soient passées de faible à élevé.
• XI : entrée cristal / horloge. Peut se connecter au cristal ou à l'oscillateur.
• XO : sortie cristal. Fournit le feedback à un cristal externe. C et R internes sélectionnables pour les cristaux (aucun autre composant requis).
