Description
- Ajoute quatre sorties relais statiques compatibles MLI
- Utilise des sorties relais
- Vous pouvez contrôler des dispositifs plus puissants qui nécessitent jusqu'à 30 V et 8 A
- Chaque relais statique commute un circuit externe à la terre

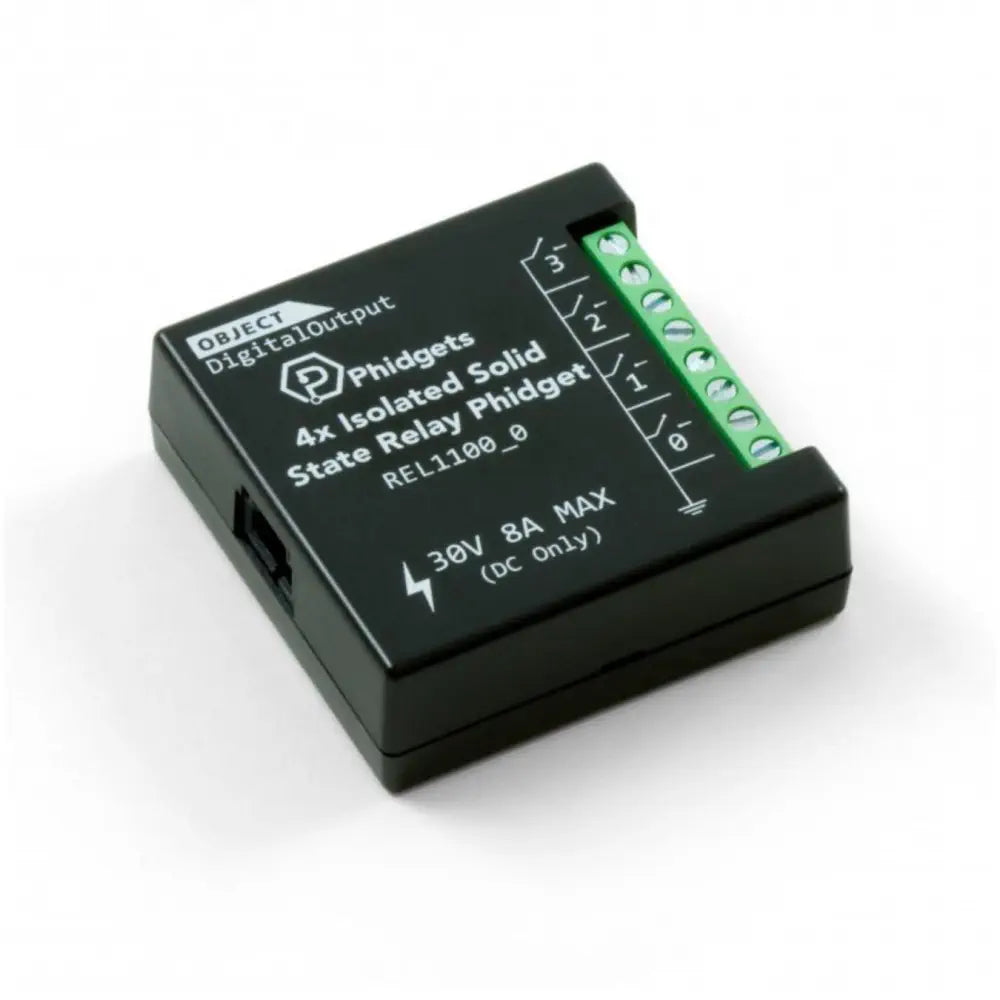

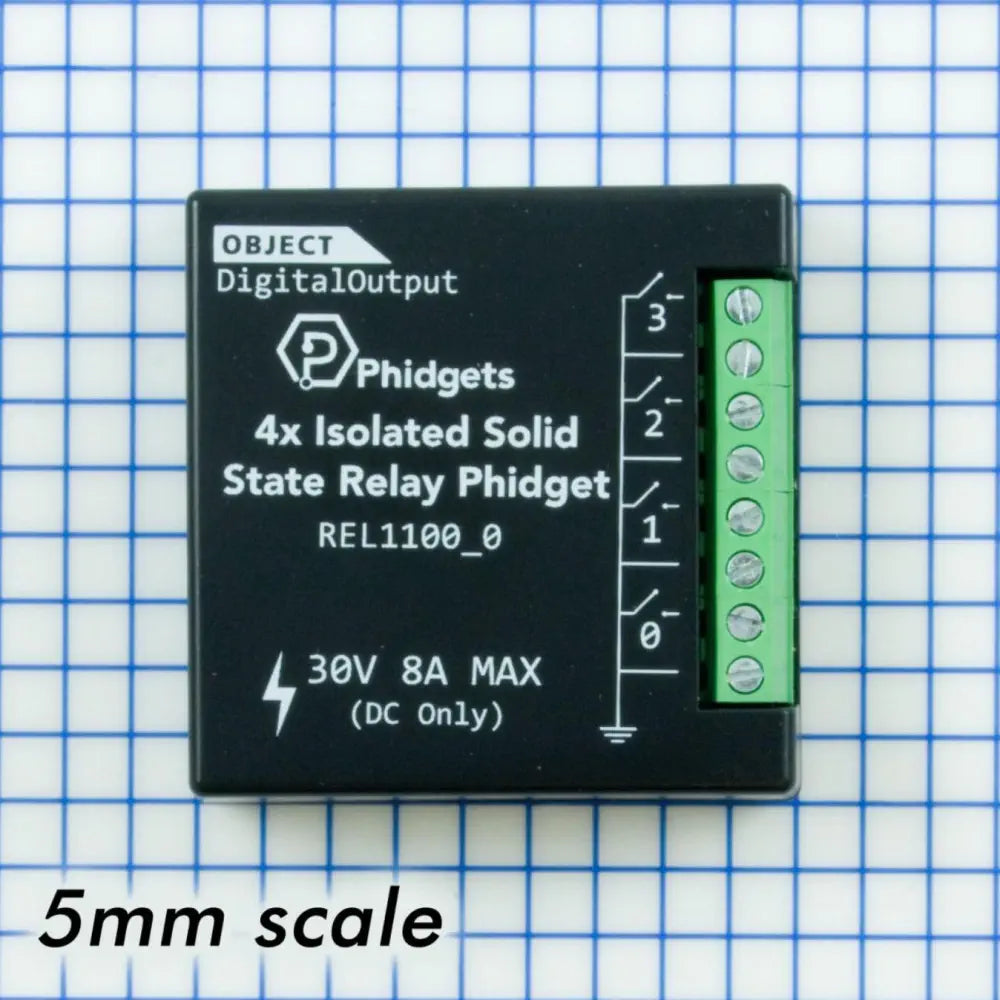

Si le mode de sortie numérique à 3,3 V de votre port VINT n'est pas suffisant, le Module 4 Relais Statiques Isolés Phidgets VINT vous permet d'ajouter quatre sorties relais statiques compatibles MLI à votre système. Grâce aux sorties relais, vous pouvez contrôler des dispositifs plus puissants qui nécessitent jusqu'à 30 V et 8 A. Les bandes de DEL, les moteurs CC, les relais d'alimentation, les ventilateurs et autres petits circuits ne sont que quelques exemples des dispositifs pouvant être contrôlés à l'aide de ce module.
Commutation à côté bas
Chaque relais statique commute un circuit externe à la terre lorsqu'il est activé. Cette action permet d'achever le circuit afin d'alimenter une charge. L'alimentation de la charge est fournie extérieurement et doit être connectée en série avec la charge et la sortie relais. Vous pouvez également utiliser une résistance de rappel au niveau haut sur l'entrée de votre charge, puis commuter l'entrée à la terre lorsque vous voulez l'éteindre. Chaque canal dispose d'une borne de mise à la terre à côté de lui permettant un câblage instantané et chacune conduit à une mise à la terre commune.
Commutation MLI
En plus de la commutation à des vitesses de microseconde, chaque sortie relais est également capable de modulation de largeur d'impulsion ; plutôt que de simplement allumer ou éteindre le dispositif, vous pouvez sélectionner un rapport cyclique en pourcentage pour limiter l'alimentation fournie à un niveau spécifique. Cela vous permet de contrôler des dispositifs à la manière d'un gradateur, ce qui constitue une fonctionnalité importante pour les DEL, les ventilateurs et les moteurs. Consultez la fiche technique de votre dispositif pour vous assurer qu'il est conçu pour être utilisé avec MLI (certains dispositifs, tels que des ampoules incandescentes ou CFL, ne sont pas conçus pour la gradation).
Isolé pour la stabilité
Le port VINT sur cette carte est isolé électriquement du reste de la carte, ce qui améliore la stabilité en éliminant les boucles de masse.
Propriétés de la carte
- Contrôlée par : VINT
Propriétés électriques
- Consommation électrique min. : 3,5 mA
- Consommation électrique max. : 4 mA
- Tension de charge max. (CC) : 30 V CC
- Courant de charge max. (CC) : 8 A
- Puissance de commutation max. (réelle) : 240 W
Propriétés du relais
- Nombre de relais : 4
- Résistance de contact max. : 35 mΩ
- Délai de coupure max. : 100 ns
- Type de commutateur : MOSFET normalement ouvert SPST
- Temps d'amorçage max. : 100 ns
- Résolution MLI : 0,1 %
- Fréquence MLI max. : 16 kHz
Propriétés physiques
- Calibre de câble recommandé : 16 à 26 AWG
- Température nominale min. : -40 °C
- Température nominale max. : 85 °C
