Kit Encodeur Simple Cytron
Description
- Carte de circuit imprimé de catégorie industrielle
- Interface simple à 3 broches
- DEL verte intégrée servant d'indicateur
- Aucune soudure complémentaire n'est requise

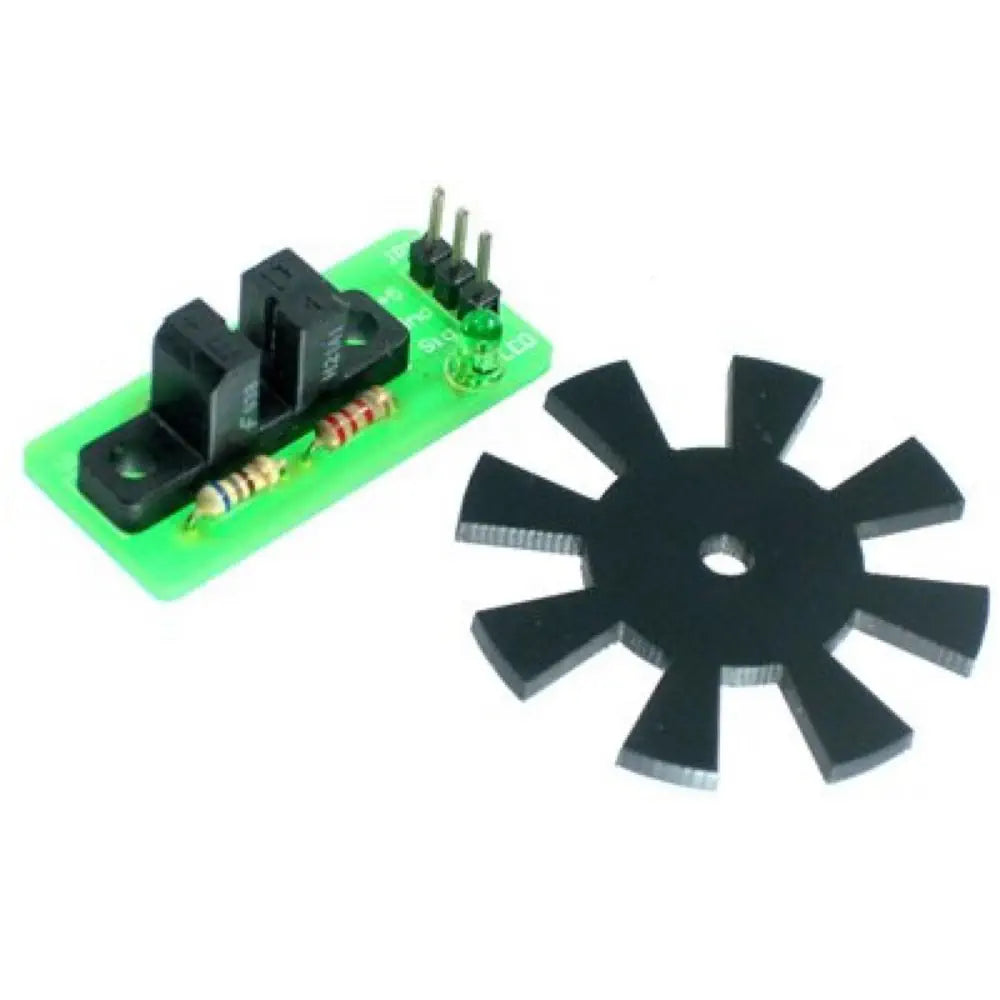

Le kit encodeur rotatif simple de Cytron est livré avec un disque rainuré (8 emplacements) et une carte capteur à simple interface. Aucune soudure complémentaire n'est requise L'encodeur rotatif est un capteur ou un transducteur utilisé pour convertir les données de mouvement rotatif en une série de pulsations électriques lisibles par le contrôleur. Le disque rainuré a un diamètre extérieur de 35 mm avec 8 emplacements fournissant 16 transitions. Le capteur optique est utilisé pour ressentir les 16 transitions du disque rainuré. Avec ces transitions, le contrôleur est en mesure de reconnaître l'angle de rotation du disque. Grâce à ce concept, un encodeur rotatif peut être employé dans un arbre de moteur à courant continu afin que le contrôleur puisse "connaître" sa position actuelle.
Les modules codeurs rotatifs peuvent être utilisés pour lire la position et la vitesse du moteur. Il peut être connecté à tout microcontrôleur au travers d'une embase à 3 broches. Le capteur de faisceau optique détecte les rainures manquantes du disque rainuré, et génère un train d'impulsions. Ces modules nécessitent du + 5 V et la masse pour être alimentés, et fournissent une sortie de 0 à 5 V. Ils fournissent une sortie à + 5 V lorsque leur faisceau est bloqué, et une sortie à 0 V quand leur faisceau est débloqué. Votre microcontrôleur peut simplement lire les trains d'impulsions à 0-5-0 V pour déterminer sur quelle distance votre moteur a voyagé et à quelle rapidité.
Caractéristiques :
- Carte de circuit imprimé de catégorie industrielle d'une grande fiabilité ouvrant des perspectives professionnelles
- Chaque composant est parfaitement soudé et chaque kit est testé avant d'être livré au consommateur
- Interface simple à 3 broches (+ 5, Masse et signal)
- Comprend une DEL verte intégrée servant d'indicateur
- Connexion directe au microcontrôleur (résistance de tirage interne de 5 V)
- Jusqu'à 1 KHz (1 000 pulsations/s)
- Diamètre du disque : 35 mm (diamètre extérieur) x 3 mm (diamètre intérieur)
- Taille de la carte capteur : 12 mm (hauteur) x 35 mm (longueur) x 15 mm (largeur)
Fichier PDF
The device works well, but there is almost no clearance between the encoder wheel and the optical reader slot that it has to fit in. The wheel is unusable unless you have perfect alignment. Either the slot should be wider or the wheel should be thinner to allow for more clearance between the pieces.
No clearance between the encoder wheel and the optical reader slot that it has to fit in. Very difficult to set up .
As advertised - the resolution is limited being of simple 8 teeth design but considering the cost it is definitely a good entry level encoder.
Comme annoncé, la résolution est limitée à une conception simple à 8 dents, mais compte tenu du coût, il s'agit certainement d'un bon codeur d'entrée de gamme.
