HAT 1 Wire Pi Plus

• Interface 1 Wire vers l'hôte I2C avec diode de protection ESD
• Peut être superposé avec d'autres cartes d'accessoires pour Raspberry Pi
• Port I2C à 5 V à mémoire tampon
• Entrée d'alimentation externe de 5 V pour l'interface du 1 Wire
• Sélection de l'adresse I2C via des cavaliers de soudure

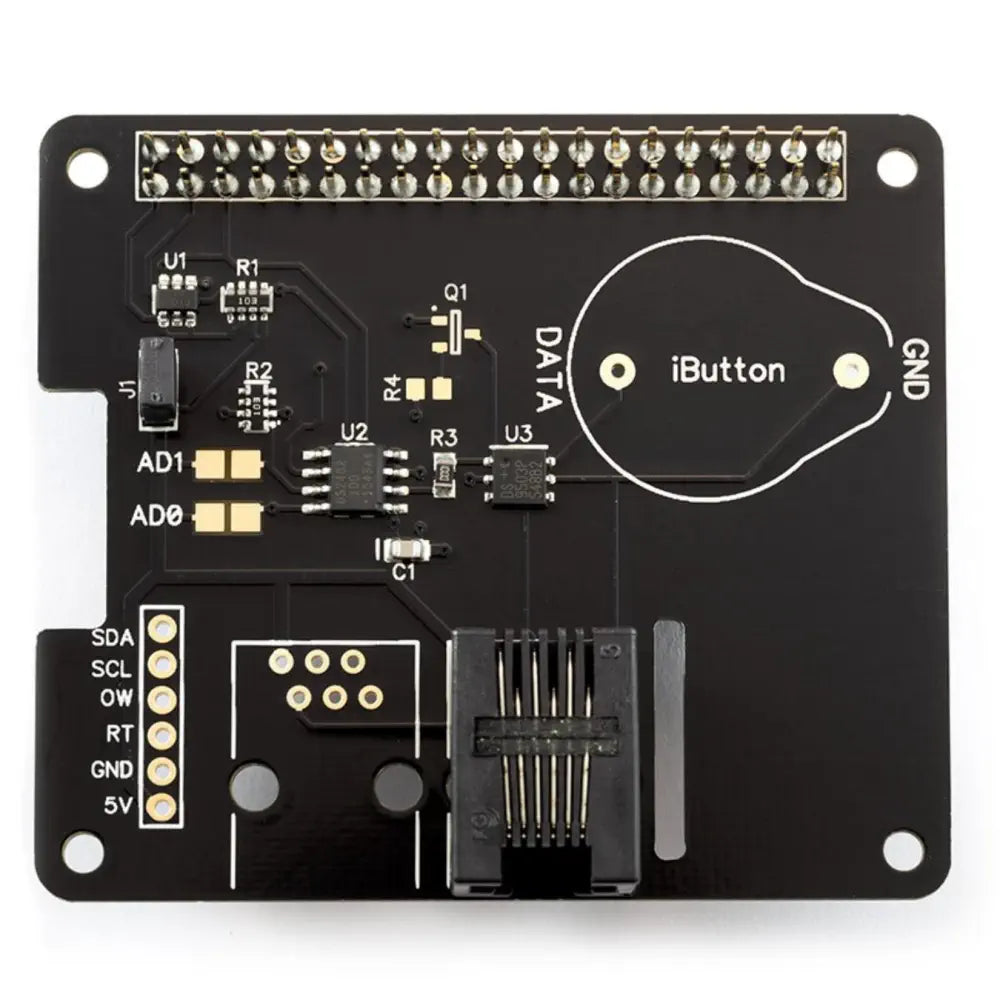

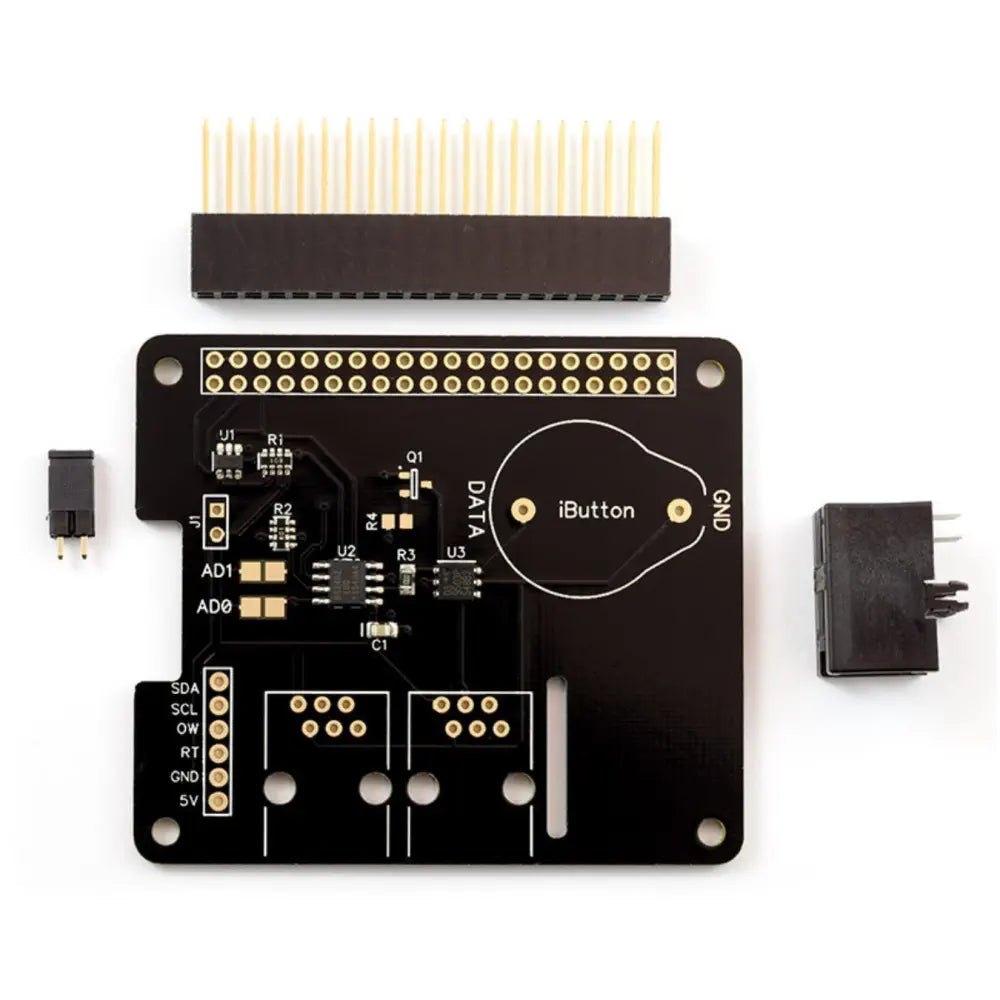

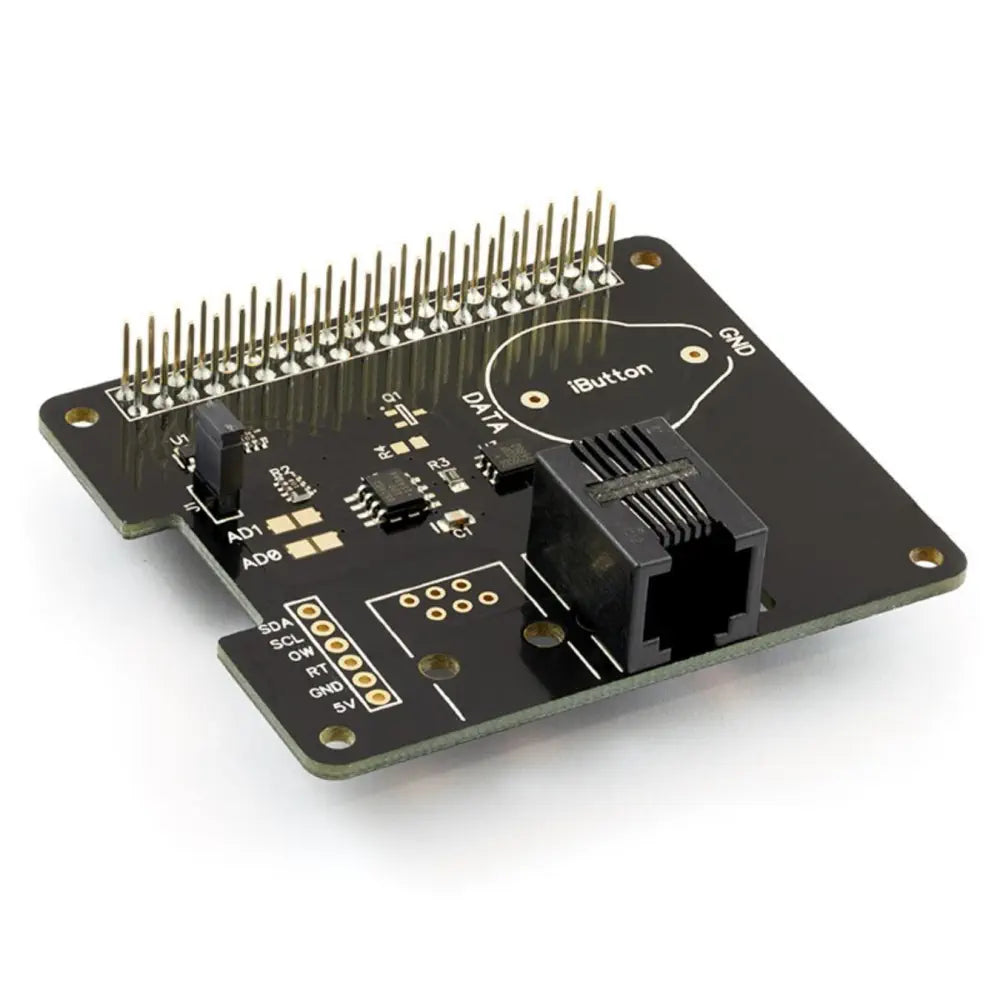

Le HAT 1 Wire Pi Plus est une carte de communication prenant en charge le protocole 1 Wire et conçue pour être utilisée sur le Raspberry Pi. La carte comprend également un port I2C tamponné à 5 V. Le port 1 Wire sur le 1 Wire Pi Plus est basé sur un dispositif de pont DS2482-100 I2C vers 1 Wire. Le DS2482-100 fournit une conversion de protocole bidirectionnelle entre le port I2C du Raspberry Pi et tous les dispositifs esclaves du 1 Wire. Une diode de protection ESD est utilisée pour protéger le 1 Wire Pi Plus et le Raspberry Pi des pointes électrostatiques sur le port 1 Wire. Les connexions au port 1 Wire peuvent être effectuées via la prise RJ-12 ou les points de soudure situés sur le PCB.

Le 1 Wire Pi Plus est alimenté par le Raspberry Pi hôte via le port GPIO et les broches étendues sur le connecteur GPIO vous permettent de superposer le 1 Wire Pi Plus avec d'autres platines d'extension. Un port d'entrée à 5 V est également fourni, vous permettant d'utiliser une alimentation externe sur l'interface du 1 Wire, ce qui réduit la charge sur le Raspberry Pi. Si vous choisissez d'utiliser l'entrée externe à 5 V, veuillez retirer le cavalier sur la carte pour isoler le bus à 5 V du Raspberry Pi.
