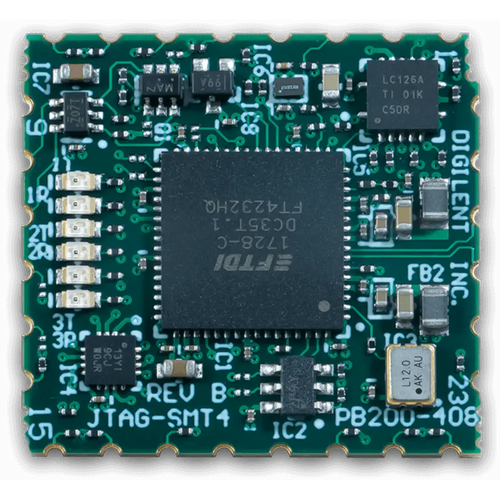

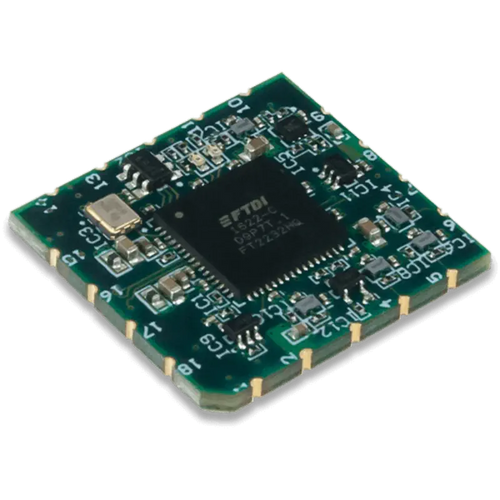

Digilent Module de Programmation JTAG-SMT4 Surface-Mount
S'intègre avec les outils Xilinx pour une programmation facile
Caractérisé par trois canaux UART jusqu'à 12Mbaud
Pilote le bus JTAG jusqu'à 30Mbit/sec via USB 2.0
Permet des réinitialisations logicielles de Xilinx Zynq®
Prend en charge les signaux JTAG de 1.8V à 3.3V
Le Digilent Module de Programmation JTAG-SMT4 Surface-Mount est une solution compacte et complète conçue pour la programmation et le débogage des FPGA Xilinx. Il s'intègre parfaitement avec les outils Xilinx, nécessitant Vivado ou Vitis 2020.1 ou versions plus récentes. Le module est caractérisé par trois canaux UART indépendants, chacun capable de supporter des vitesses de bus jusqu'à 12Mbaud, et inclut des LED de transmission et de réception pour chaque canal.
Équipé d'un port USB 2.0 haute vitesse, le module peut piloter le bus JTAG à des vitesses allant jusqu'à 30Mbit/sec, avec des réglages de fréquence ajustables par l'utilisateur. Il inclut des tampons à drain ouvert qui permettent des réinitialisations logicielles de la plateforme Zynq® de Xilinx via les broches PS_SRST_B et PS_POR_B. Le contrôleur USB à quatre canaux permet un accès simultané aux interfaces JTAG et UART.
Les tampons intégrés du module prennent en charge les opérations de signal JTAG à des tensions allant de 1.8V à 3.3V. Son design de petit format permet un montage direct sur les cartes cibles, avec les signaux USB D+ et D- acheminés vers des pads, facilitant le placement flexible du connecteur USB sur le PCB hôte. De plus, la broche VBUS_DETECT aide à réduire la consommation de courant lorsque le module n'est pas connecté à un PC. Le module est certifié CE et entièrement conforme aux directives EU RoHS et REACH.
1x Digilent Module de Programmation JTAG-SMT4 Surface-Mount
Solution complète de programmation et de débogage JTAG pour FPGA Xilinx avec canal latéral UART
Compatible avec les outils Xilinx (nécessite Vivado/Vitis 2020.1 ou plus récent)
Caractérisé par trois canaux UART indépendants, chacun supportant des vitesses de bus jusqu'à 12 Mbaud
Chaque canal UART inclut des LED de transmission et de réception
Port USB 2.0 haute vitesse capable de piloter le bus JTAG jusqu'à 30 Mbit/sec (fréquence réglable par l'utilisateur)
Les tampons à drain ouvert permettent des réinitialisations logicielles de la plateforme Zynq® de Xilinx via les broches PS_SRST_B et PS_POR_B
Le contrôleur USB à quatre canaux offre un accès simultané aux interfaces JTAG et UART
Les tampons intégrés prennent en charge l'opération de signal JTAG à des tensions de 1.8V à 3.3V
Module monté en surface conçu pour un chargement direct sur les cartes cibles
Les signaux USB D+ et D- sont acheminés vers des pads, permettant un placement flexible du connecteur USB sur le PCB hôte
La broche VBUS_DETECT réduit la consommation de courant lorsque le module n'est pas connecté à un PC
Certifié CE et entièrement conforme aux directives EU RoHS et REACH
