Détecteur de Son - LMV324
Description
- Carte de détection sonore petite et facile à utiliser, avec 3 sorties différentes
- Fournit une indication binaire du son et une représentation analogique de l'amplitude
- Bande passante à gain de 1,2 MHz
- Conforme RoHS

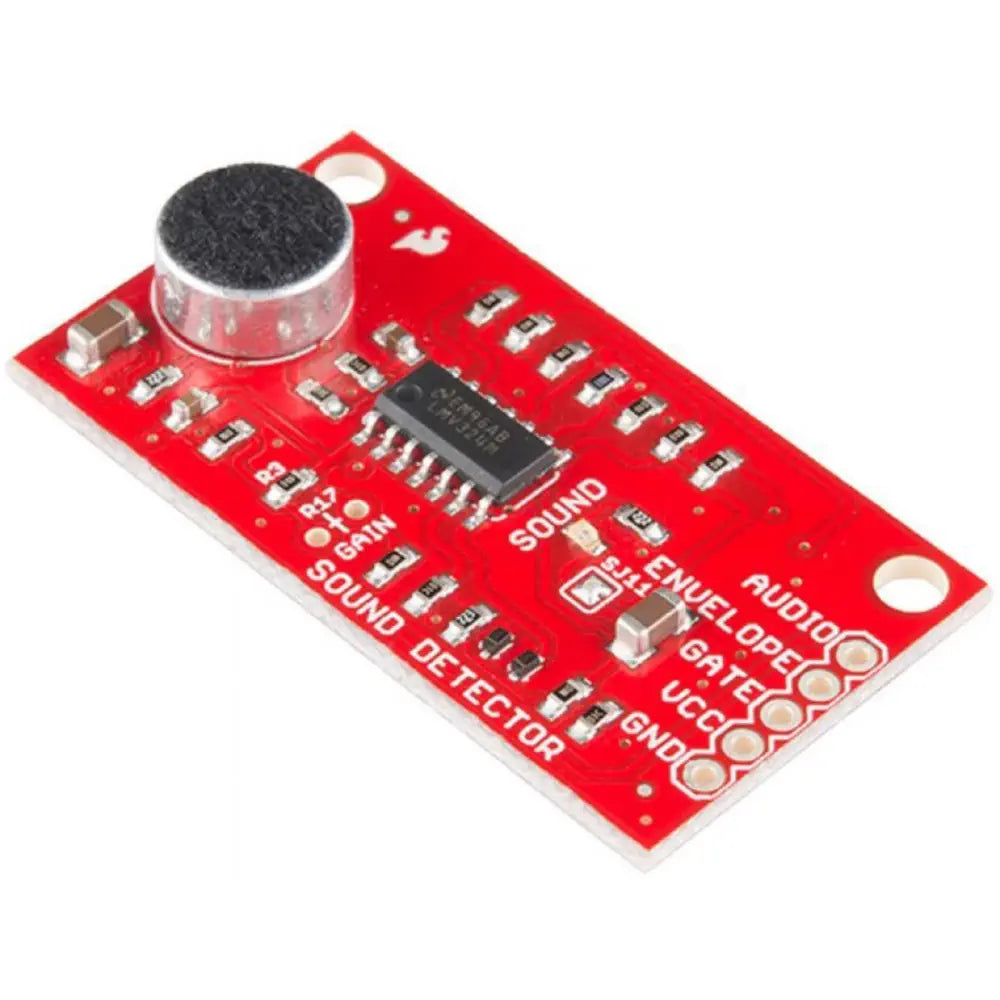

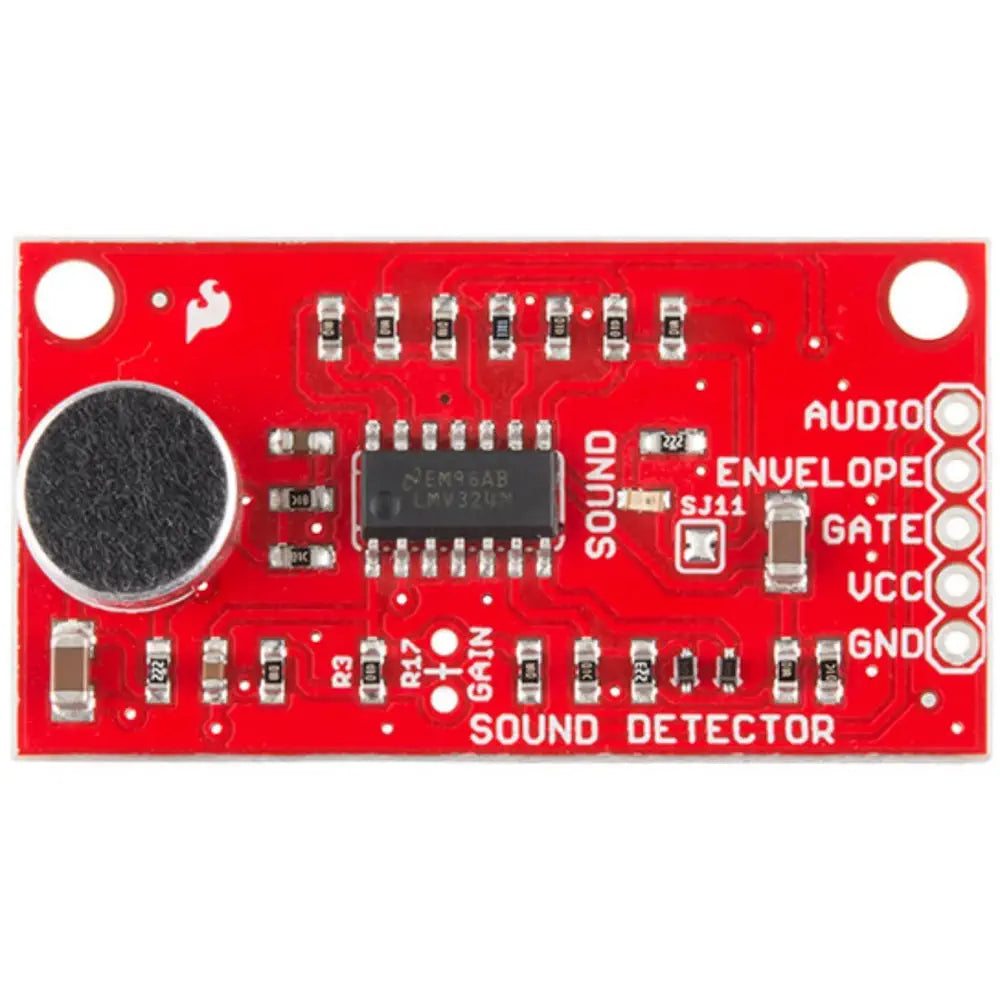

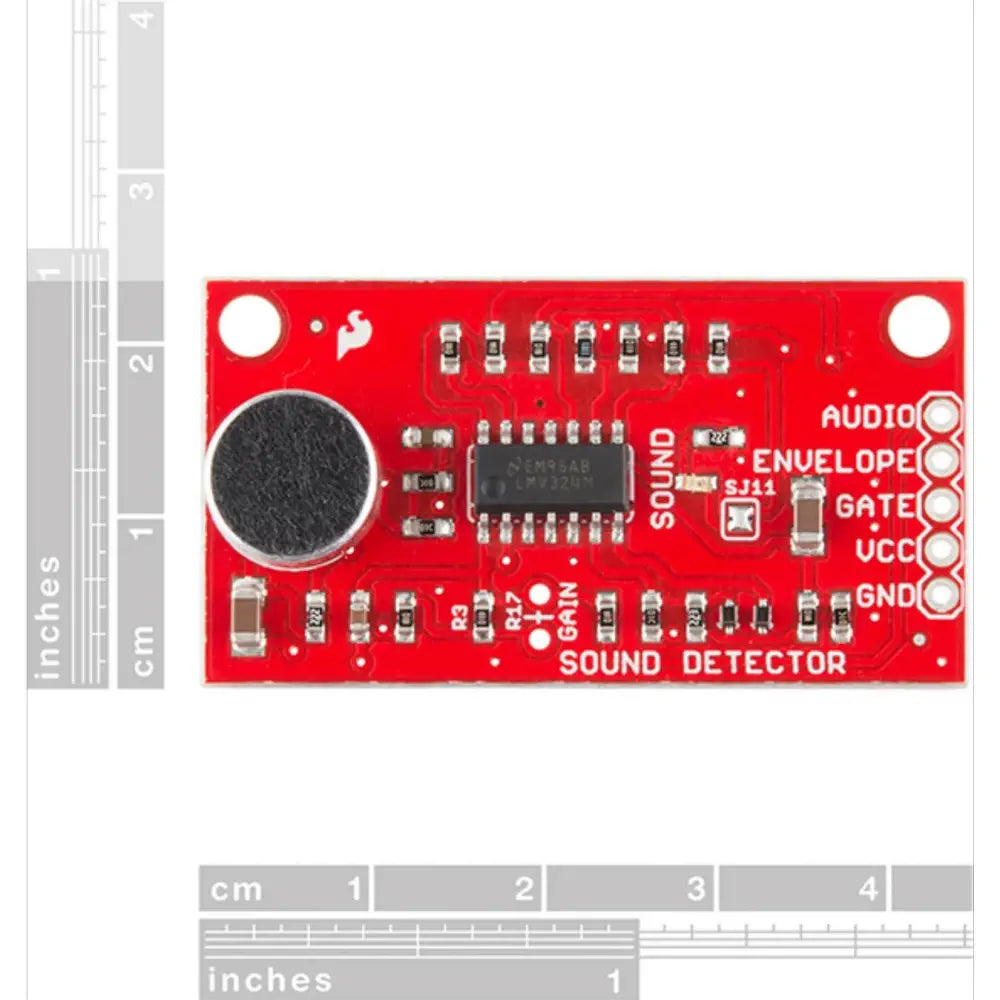

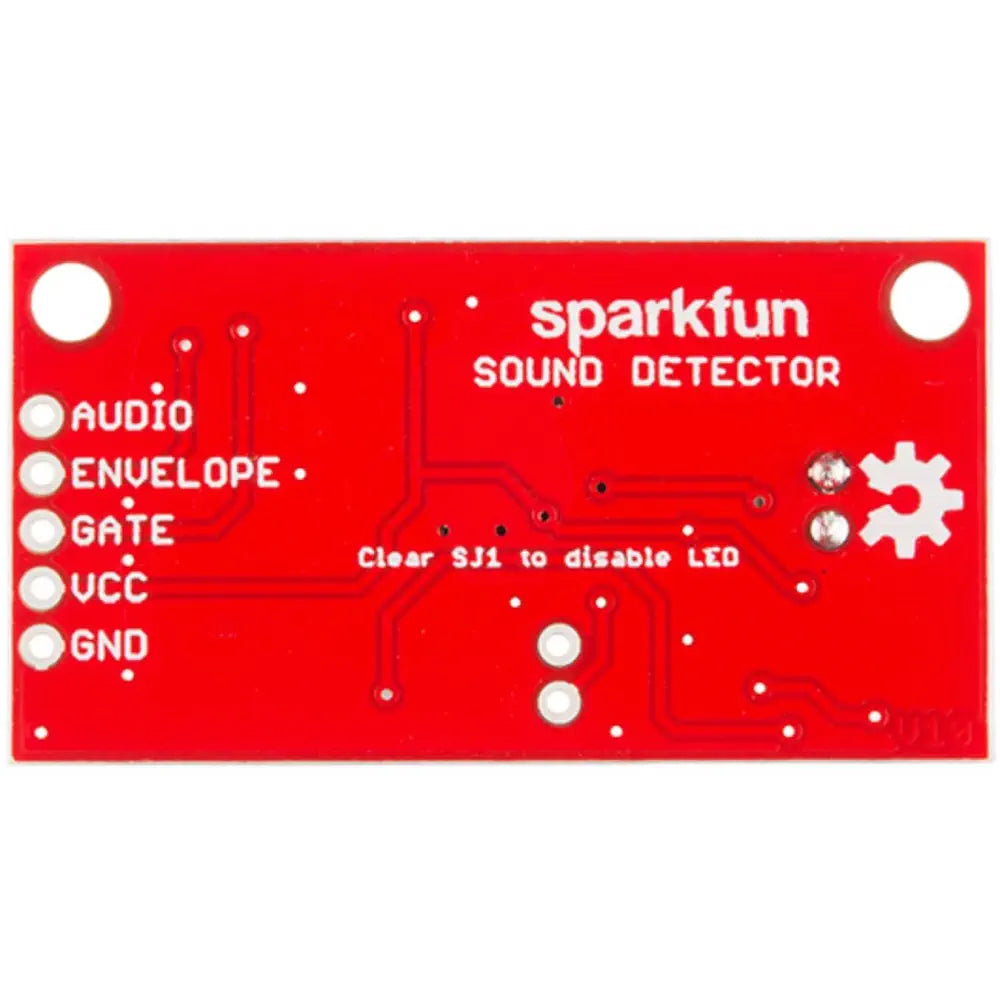

Le Détecteur de son - LMV324 est une carte de détection sonore petite et facile à utiliser, avec 3 sorties différentes. Le détecteur sonore fournit non seulement une sortie audio, mais également une indication binaire d'une présence sonore, et une représentation analogique de son amplitude. Les trois sorties sont simultanées et indépendantes, vous pouvez donc en utiliser autant ou aussi peu que vous le souhaitez à la fois. La sortie de l'interface vous permet de lire facilement l'amplitude du son par simple mesure de la tension analogique. Le gain peut être ajusté au moyen d'une résistance à trou traversant, afin de modifier également le seuil de la broche de sortie (grille) binaire. Chacun des trois signaux de sortie est présent sur l'embase à pas de 0,254 cm du bord de la carte. Ils sont simultanément actifs. S'il en est un que vous n'utilisez pas dans votre application, il vous suffit de laisser cette broche déconnectée.

Fichier ZIP
I'm using this board to acoustically trigger my high-speed camera (a Chronos 1.4). This is an inexpensive, accurate, and easy to build solution useful for initiating an event upon a clap, bang, or other coincident sounds. This board is able to output a TTL-compatible pulse (from GATE) when it detects a sound. I powered the board with three AA batteries = 4.5 V at GND and VCC). The sensitivity of the board as shipped was suitable for my work, but, you can adjust the sensitivity (so it detects louder or softer sounds) by adding/removing an onboard resistor (marked GAIN=R17 and R3). The GATE output is a TTL pulse with a duration equal to the duration of the sound envelope of the input. The two other outputs are useful if you want to capture the oscillogram (AUDIO) or the ENVELOPE (which is a low-pass filtered version of the oscillograph). I can tell you that the oscillographic output is not necessarily a high-fidelity capture of the input waveform, but, I can see how it can be useful for many projects. It’s quite a versatile and robust board. My plan is to incorporate this into a nice project case with BNC output so I can easily cable it to my camera in the future. You can find additional documentation about this board easily online.
J'utilise cette carte pour déclencher acoustiquement ma caméra haute vitesse (une Chronos 1.4). Il s'agit d'une solution peu coûteuse, précise et facile à construire, utile pour déclencher un événement sur un claquement, un coup ou d'autres sons coïncidents. Cette carte est capable de produire une impulsion compatible TTL (de GATE) lorsqu'elle détecte un son. J'ai alimenté la carte avec trois piles AA = 4,5 V à GND et VCC). La sensibilité de la carte telle que livrée était adaptée à mon travail, mais vous pouvez régler la sensibilité (afin qu'elle détecte les sons plus forts ou plus faibles) en ajoutant / supprimant une résistance intégrée (marquée GAIN = R17 et R3). La sortie GATE est une impulsion TTL d'une durée égale à la durée de l'enveloppe sonore de l'entrée. Les deux autres sorties sont utiles si vous souhaitez capturer l'oscillogramme (AUDIO) ou l'ENVELOPE (qui est une version filtrée passe-bas de l'oscillographe). Je peux vous dire que la sortie oscillographique n'est pas nécessairement une capture haute fidélité de la forme d'onde d'entrée, mais je peux voir comment cela peut être utile pour de nombreux projets. C’est une planche assez polyvalente et robuste. Mon plan est d'intégrer cela dans un joli cas de projet avec une sortie BNC afin que je puisse facilement le câbler à ma caméra à l'avenir. Vous pouvez trouver de la documentation supplémentaire sur ce forum facilement en ligne.
Doesnt work properly even on a stabilized power supply. High distortion noise on the audio output signal obviously prevents the circuit from delivering high quality output signals. And even the range for power supply is very narrow form lets say 4.5 V to approx. 7 V. On an USB-Power supply the device gets "unstable", does not work at all. Periodic very high distortion signal on the audio output and gate always on high. Really, such a simple device can be built with constructions sets from years 2000 and following based on LMV324. Sparkfun: Please add features to prevent high frequency input noise supression and make the circuit more stable for the power supply. Now I bought a device for 3 EUR. Much cheaper and more reliable.
