Description
- Distance de détection optimale : 0,125" (3 mm)
- Compatible E/S numérique
- Parfait pour la détection de ligne et peut être utilisé aussi bien dans des systèmes en 3,3 V que 5 V
- Conforme RoHS

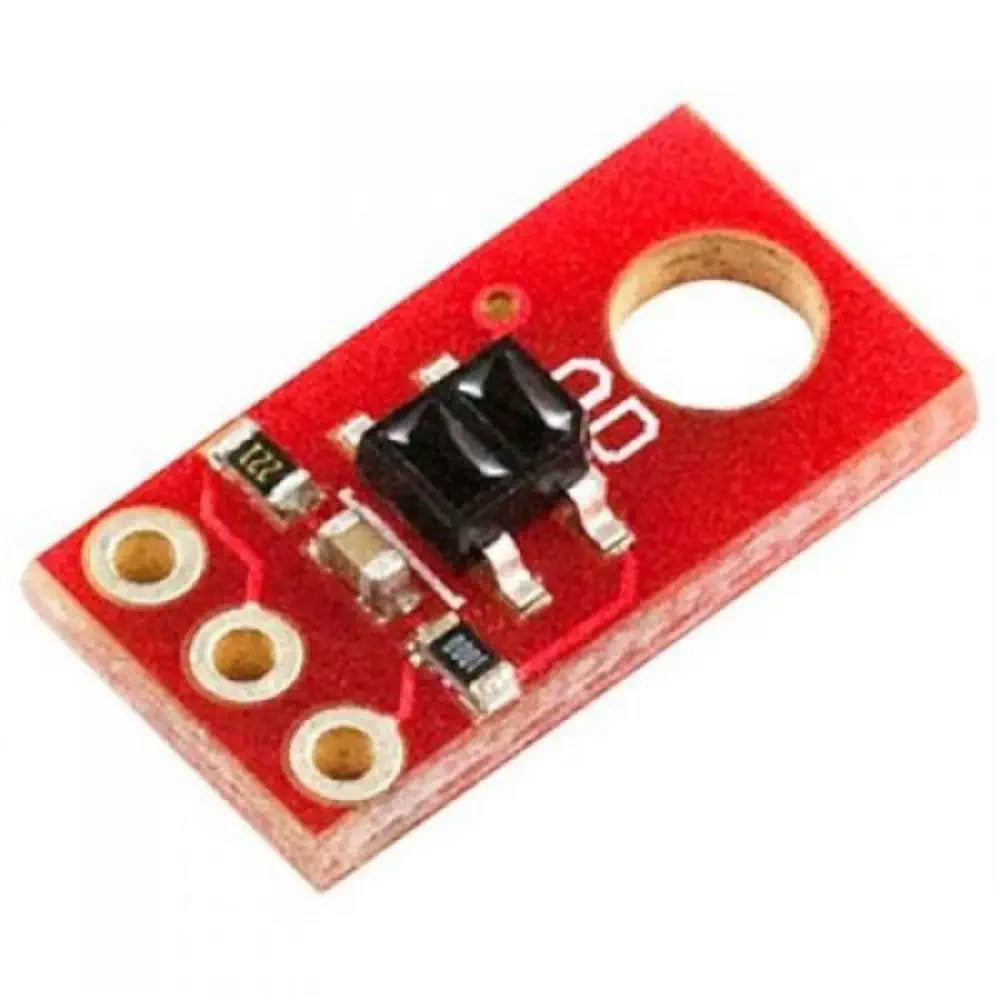

Voici le Détecteur Numérique de ligne IR de SFE - QRE1113. Cette version de la carte opto-isolée QRE1113 dispose d'une sortie numérique, utilisant un circuit de décharge du condensateur pour mesurer la quantité de réflexion. Cette toute petite carte est parfaite pour la détection de lignes lorsque seule une E/S numérique est disponible, et elle peut être utilisée dans les deux systèmes en 3,3 V et 5 V. Le capteur de réflexion IR QRE1113 de la carte est composé de deux parties - une DEL émettant des IR et un phototransistor sensible à l'IR. Lorsque vous mettez sous tension les broches GND et VCC, la DEL IR à l'intérieur du capteur s'allume. Une résistance de 100 Ohms est intégrée dans la carte et placée en série avec la DEL pour limiter le courant. La sortie du phototransistor est raccordée à un condensateur de 10 nF. Plus vite le condensateur se décharge, plus la surface est réfléchissante.

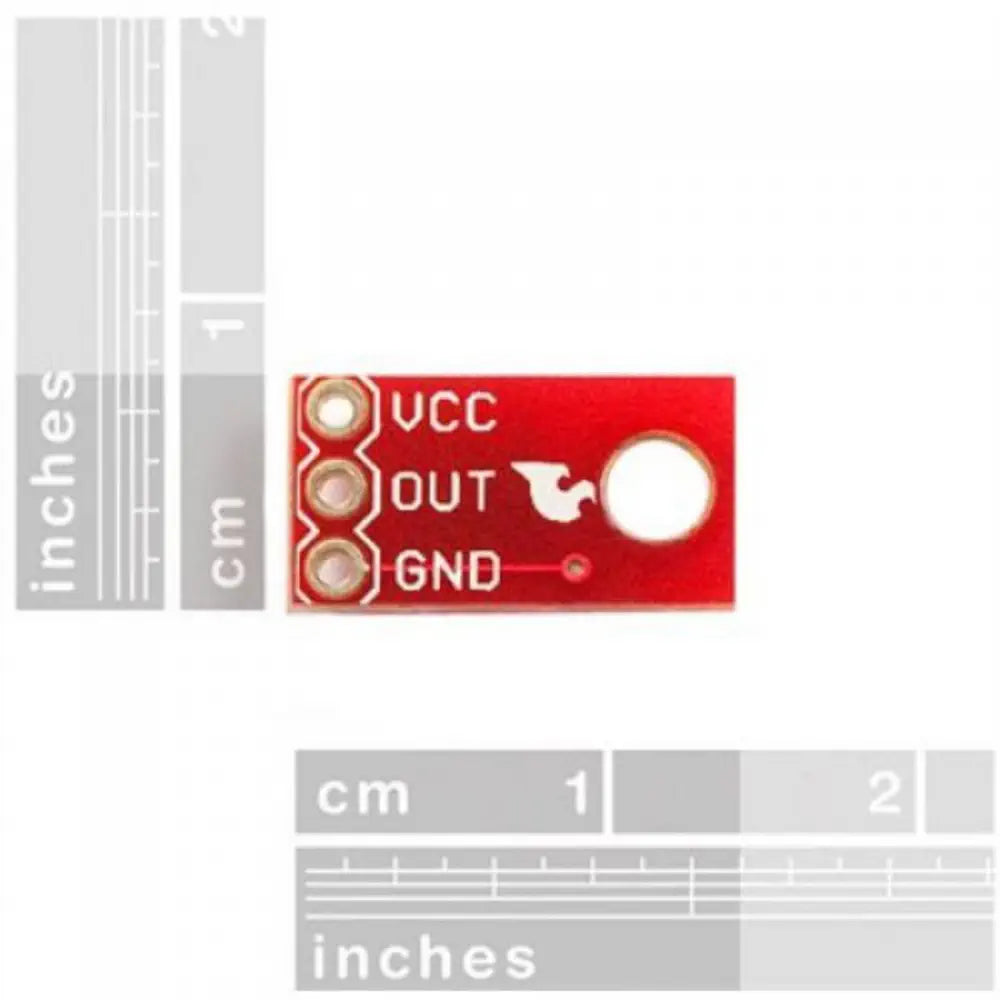

Ces capteurs sont largement utilisés pour les robots suiveurs de lignes. Les surfaces blanches réfléchissent mieux la lumière que les noires, c'est pourquoi, lorsqu'il est dirigé vers une surface blanche, le condensateur se décharge plus rapidement qu'il le ferait s'il était pointé vers une surface noire. Les broches d'entrée et de sortie d'alimentation sont réparties sur une embase à 3 broches et à pas de 0,1". La carte dispose également d'un trou de montage unique si vous souhaitez la visser sur quelque chose.
Caractéristiques :
- Tension opérationnelle 5 Vcc
- Tension d'alimentation de 25 mA
- Compatible E/S numérique :
- Aucun convertisseur N/A nécessaire
- Distance de détection optimale : 0,125" (3 mm)

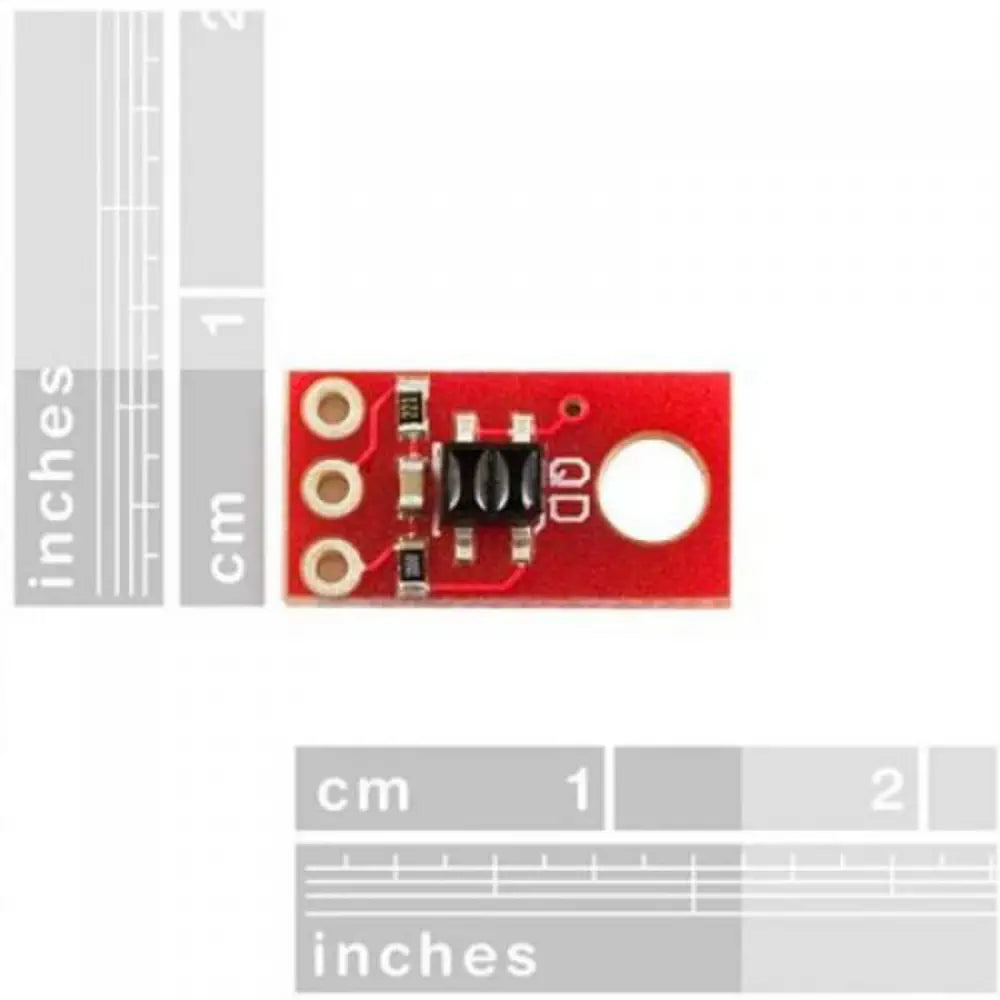

- Dimensions : 0,84 cm x 1,41 cm
