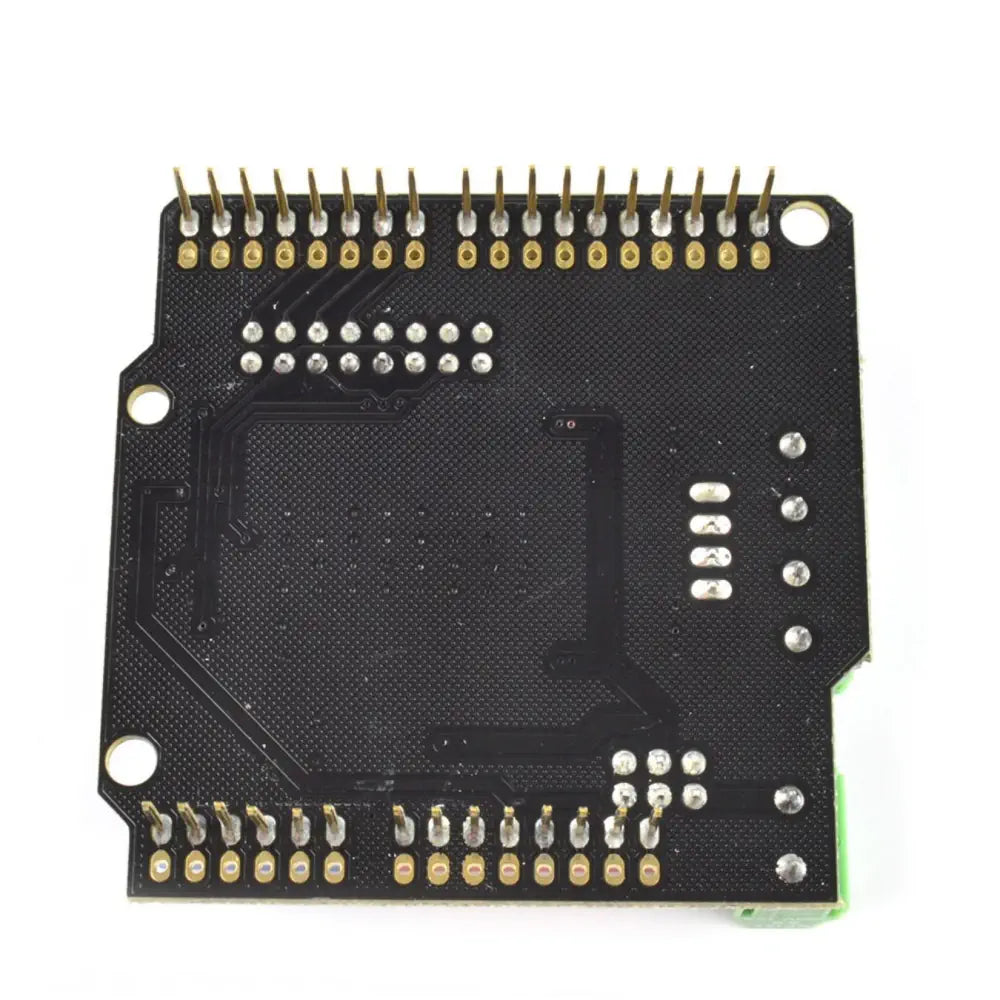

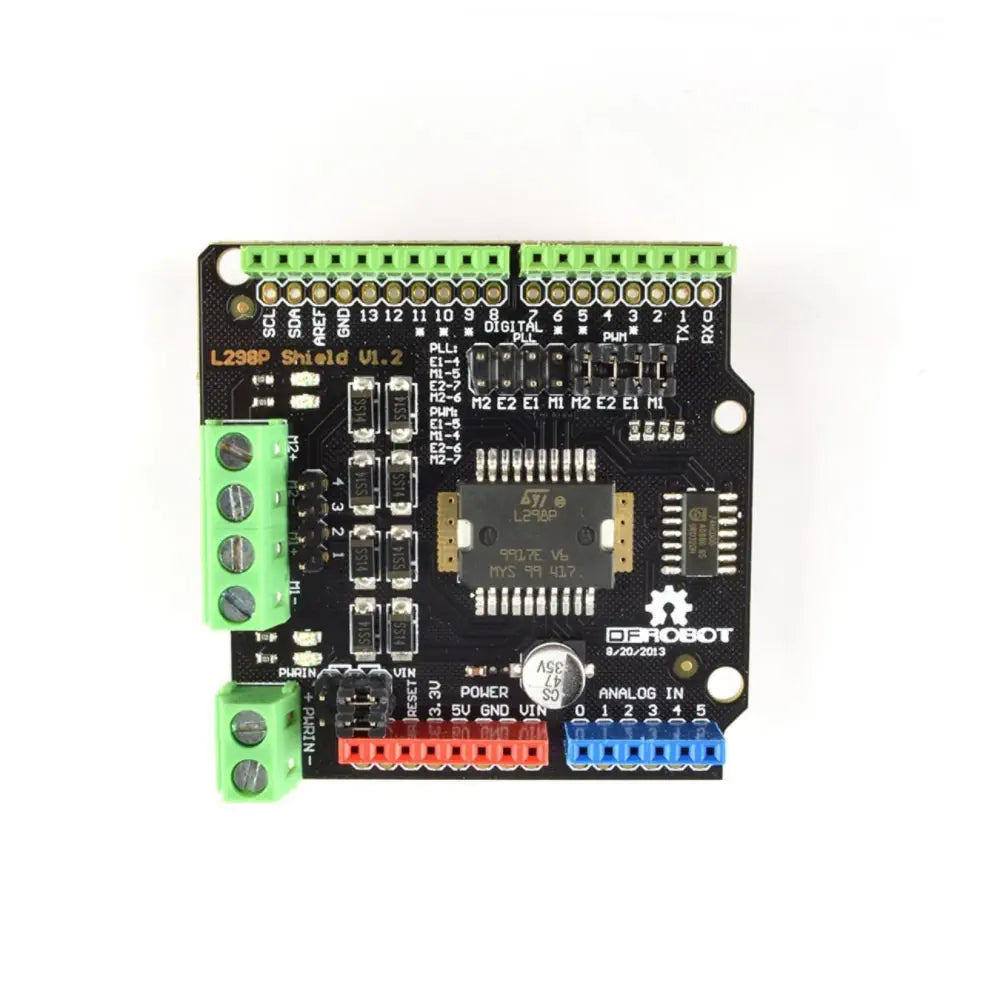

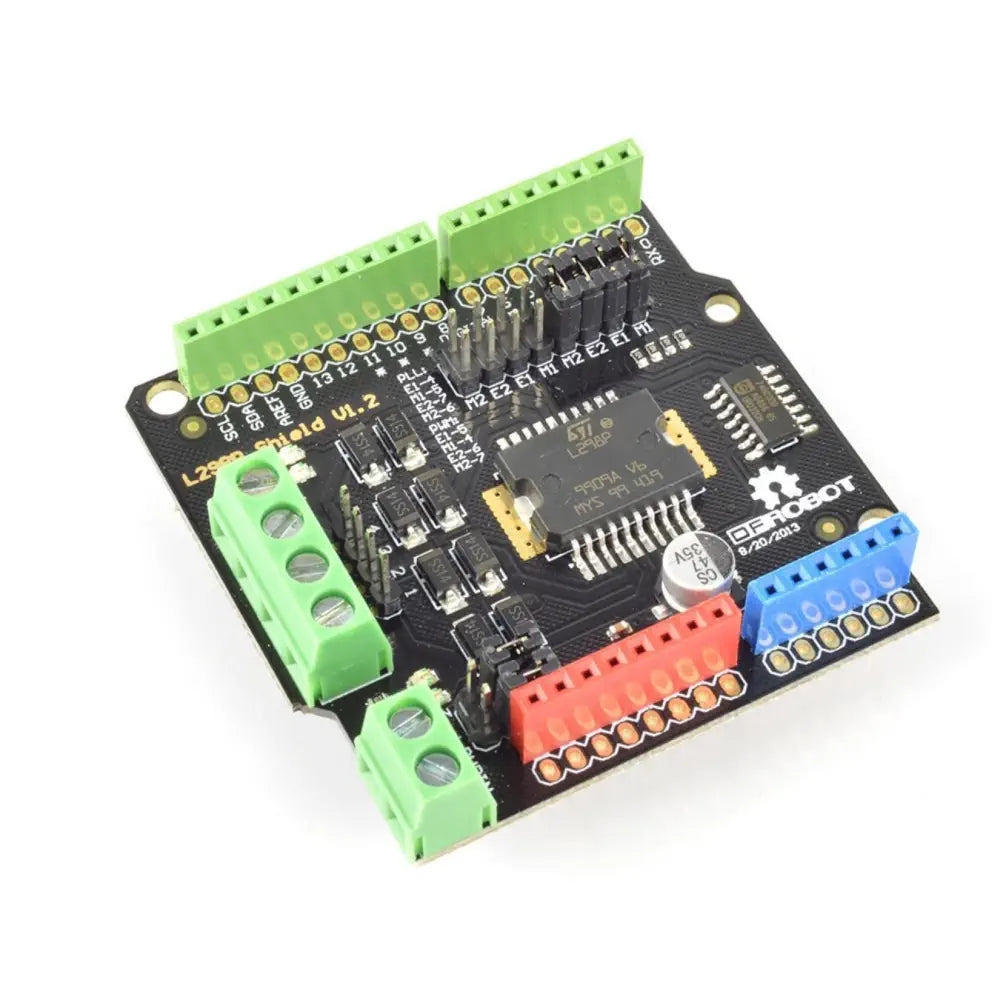

Contrôleur de Moteur (2A) pour Arduino DFRobot

• Contrôle deux moteurs 7-12 V CC avec un courant maximal de 2 A
• Se monte directement sur les Arduino Duemilanove et Arduino Mega standard
• Alimenté directement depuis l'Arduino ou depuis une source externe
• Prend en charge les modes de contrôle MLI et PLL (Phased Locked Loop, boucle à verrouillage de phase)

Le Blindage de Moteur (2A) pour Arduino DFRobot utilise la puce L298P qui permet de contrôler deux moteurs CC 7-12V avec un courant maximal de 2 A. Ce blindage peut être monté directement sur les Duemilanove et Arduino Mega Arduino. Le contrôle de vitesse est effectué par MLI conventionnelle qui peut être obtenue à partir des broches de sortie MLI 5 et 6 de l'Arduino. La fonction activer/désactiver du contrôle de moteur est transmise par les broches Arduino numériques 4 et 7. Le blindage peut être alimenté directement par l'Arduino ou par une source extérieure. Il est fortement recommandé d'utiliser une alimentation électrique extérieure pour alimenter le blindage du moteur.

Cavaliers de sélection du mode de contrôle

Le blindage prend en charge les modes de contrôle MLI et PLL (Phased Locked Loop, boucle à verrouillage de phase). Le mode MLI utilise E1 et E2 pour générer le signal MLI. Le mode PLL utilise M1 et M2 pour générer le signal de contrôle de phase.

Connexion moteur

Deux moteurs CC se connectent à l'embase pour moteurs bleue. Les prises mâles derrière l'embase sont les mêmes que celles de l'embase.
