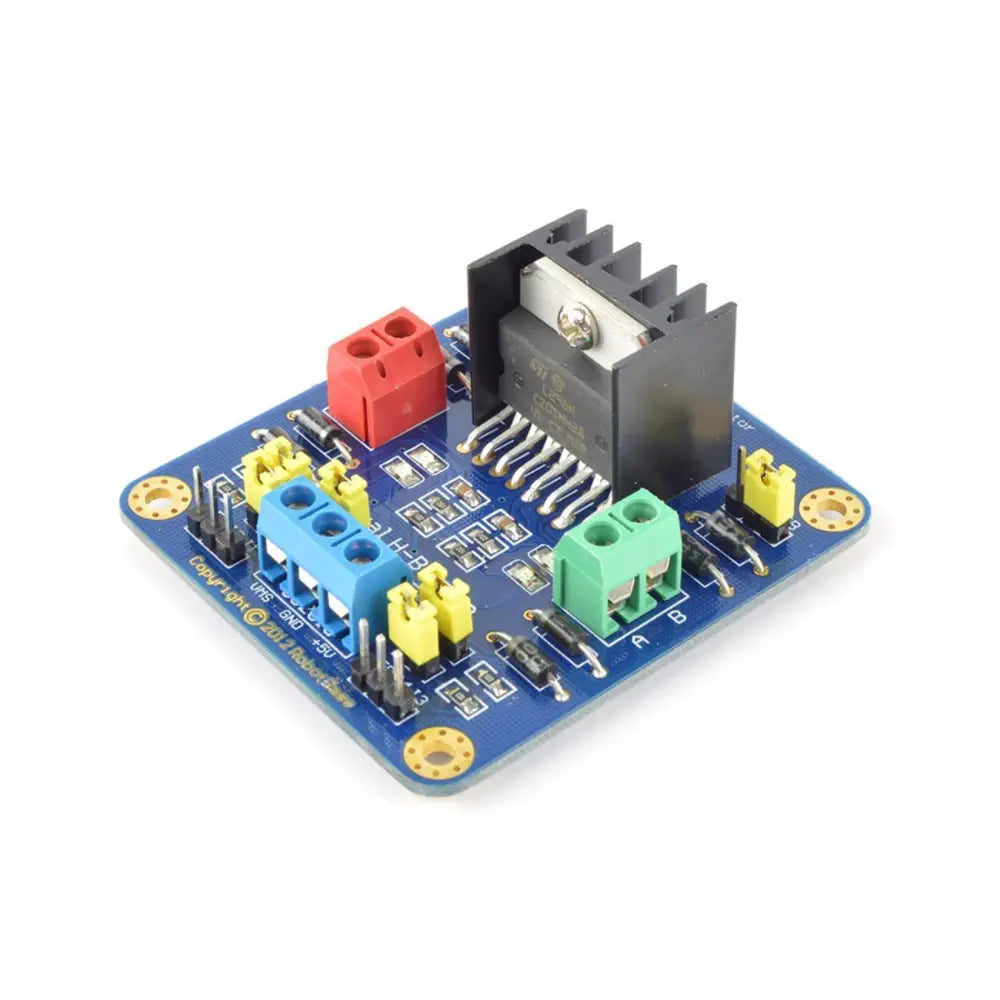

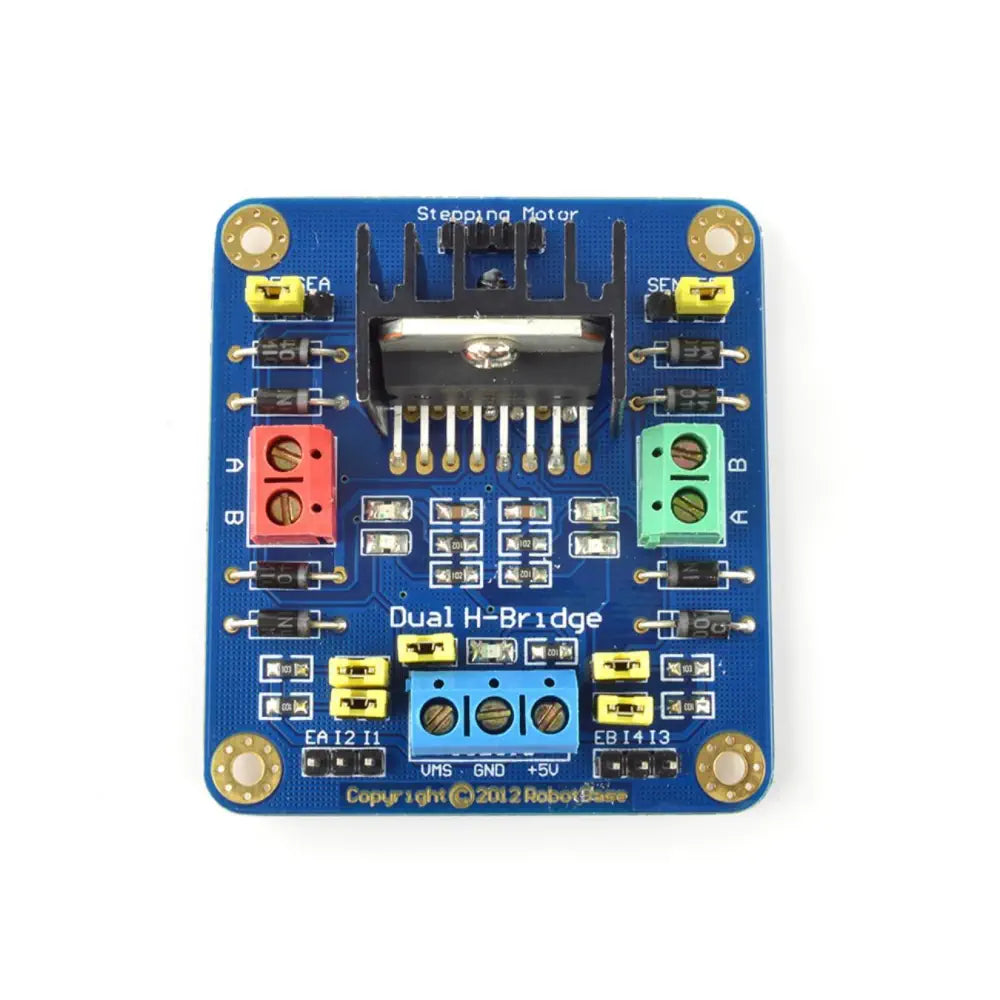

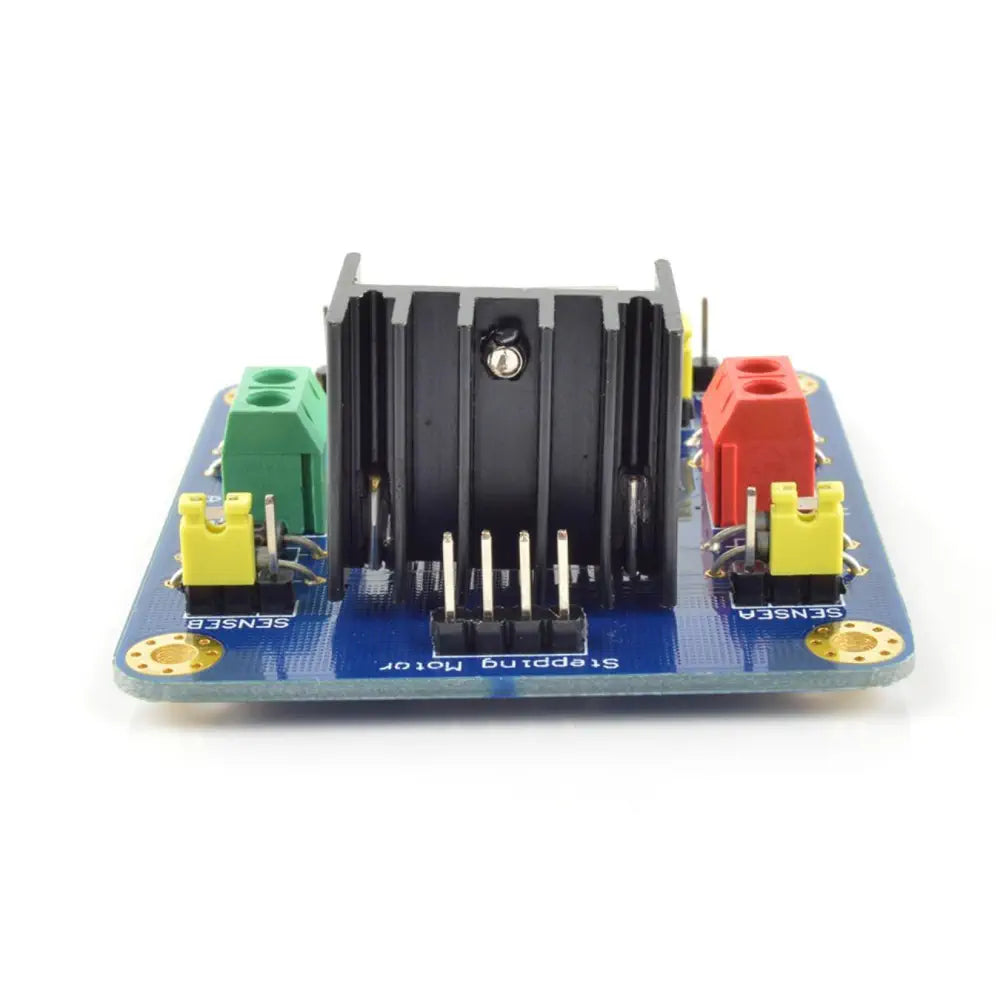

Contrôleur de Deux Moteurs DC L298 SeedStudio
Description
- Circuit d'attaque de pont complet double à courant de forte intensité, haute tension
- Deux entrées actives
- Circuit d'attaque de pont complet double ST L298N
- Alimentation électrique du circuit d'attaque : 5 à +46 V
Le Circuit d'attaque de pont en H double ST L298 de SeeedStudio utilise le circuit d'attaque de pont complet double ST L298N, un circuit intégré monolithique dans un Multiwatt 15 au plomb et des paquets PowerSO20. Il s'agit d'un circuit d'attaque de pont complet double conçu pour accepter des niveaux logiques TTL standard et conduire des charges inductives telles que des relais, des solénoïdes, des moteurs pas à pas et CC. Deux entrées actives sont fournies pour activer ou désactiver le dispositif indépendamment des signaux d'entrée. Les émetteurs des transistors inférieurs de chaque pont sont reliés entre eux et le bornier externe correspondant peut être utilisé pour la connexion d'une résistance externe de détection. Une entrée d'alimentation supplémentaire est fournie afin que la logique fonctionne à une tension inférieure.
Caractéristiques :
- Poids léger, petite dimension
- Super capacité du circuit d'attaque
- Protection FWD
- Dissipateur thermique de lourde charge
- 2 ports de sonde de courant
- Commutateur de sélection d'alimentation
- 4 commutateurs de résistance de rappel à l'état
- 2 4 sorties de moteur pas à pas à phase à bobine double/ moteur CC
- DEL indicatrice de direction du moteur
- 4 trous de montage standards
Applications :
- Véhicule contrôlé par MCU
- Robot à roue
- Dimensions : 60 mm x 54 mm
- Poids du circuit d'attaque : 48 g
Fichier PDF
- Circuit d'attaque : L298
- Alimentation électrique du circuit d'attaque : 5 à +46 V
- E/S du circuit d'attaque : 2 A
- Vss de sortie de l'alimentation logique : 5 à +7 V (alimentation interne +5 V)
- Courant logique : 0 à 36 mA
- Niveau de contrôle : bas -0,3 à 1,5 V, haut : 2,3 V à Vss
- Niveau de signal prévu : bas -0,3 à 1,5 V, haut : 2,3 V à Vss
- Puissance maximale : 25 W (température 75 °C)
- Température de fonctionnement : -25 °C à +130 °C
- Dimensions : 60 mm x 54 mm
- Poids du circuit d'attaque : 48 g
- Autres extensions : sonde de courant, indicateur de direction de contrôle, commutateur de résistance de rappel à l'état, alimentation électrique de l'élément logique
I routed one of these for each main leg and they work great without overheating.
Using this driver with two 12V Pololu motors (5A stall current). Works great, doesn't overheat.
La carte marche très bien Sur utilisation intensive, le radiateur devient rapidement brûlant… mais il tient le coup ! Par contre, le capteur de courant est bien appréciable pour limiter les appels de couple trop fort. Mais coté Robotshop avez-vous l’info permettant de passer d’une tension [0 – 5V] en courant (limite 2 A pour cette carte) pour affiner notre protection Merci
J'ai acheminé un de ceux-ci pour chaque jambe principale et ils fonctionnent très bien sans surchauffe.
Utilisation de ce pilote avec deux moteurs 12V Pololu (courant de décrochage 5A). Fonctionne très bien, ne surchauffe pas.
