Bus Pirate - v3.6a

• Mesure de la fréquence : 1 Hz-40 MHz
• Un chargeur de démarrage pour des mises à jour de firmware faciles
• Broches tolérantes de 5,5 V
• Sonde de mesure de 6 V

Le Bus Pirate - v3.6a est un outil de dépannage qui permet la communication entre un PC et tout dispositif embarqué sur 1 fil, 2 fils, 3 fils, protocoles LCD HD44780, UART, I2C, et SPI, tous à des tensions comprises entre 0 et 5,5 V CC. Avec ce produit, finis les innombrables efforts de prototypage du début lorsque vous travaillez avec des puces nouvelles ou inconnues.

Travailler avec le Bus Pirate - v3.6a est simple et efficace : tapez les commandes dans un terminal sur votre ordinateur, ces commandes sont interprétées par le Bus Pirate et envoyées via le protocole approprié. Le Pirate interprétera également les données envoyées à partir de votre appareil embarqué à votre terminal informatique. Gros bonus : le chargeur de démarrage installé sur le PIC, qui vous permet de mettre à jour facilement le firmware et de modifier la fonctionnalité de la carte.

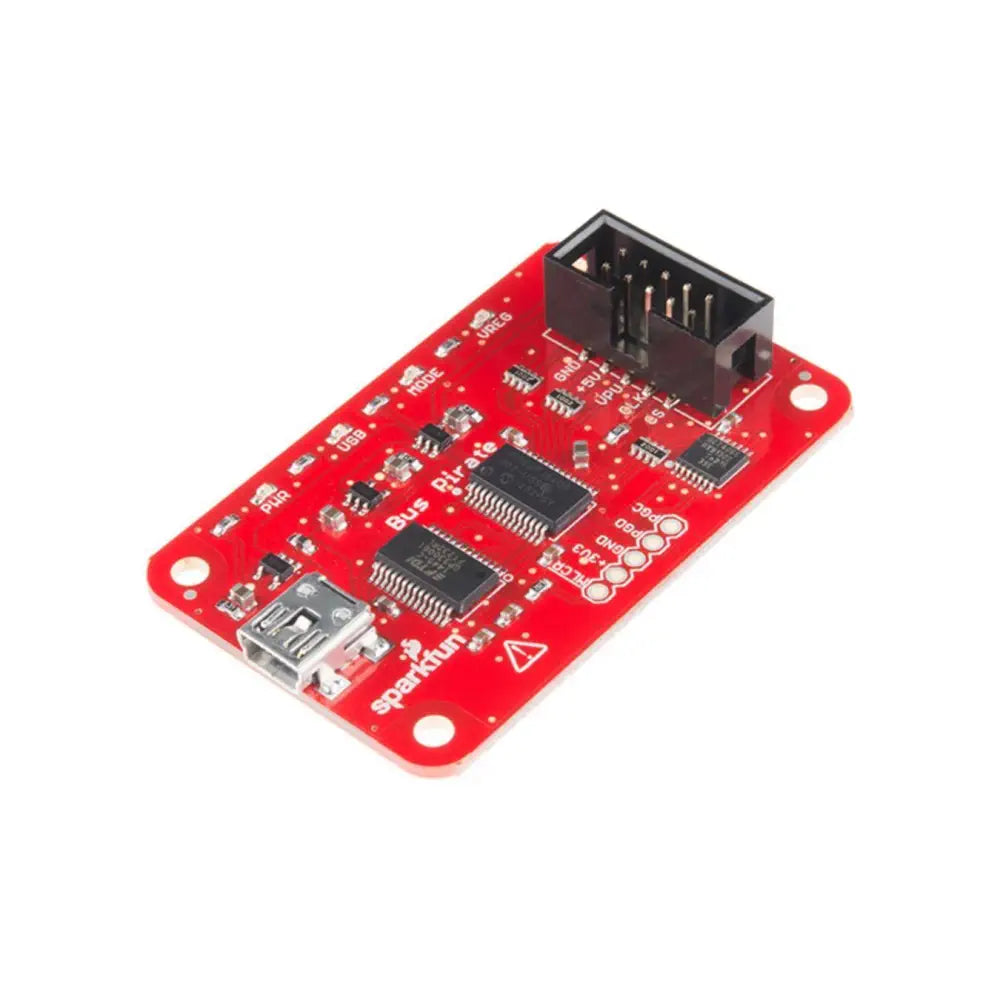

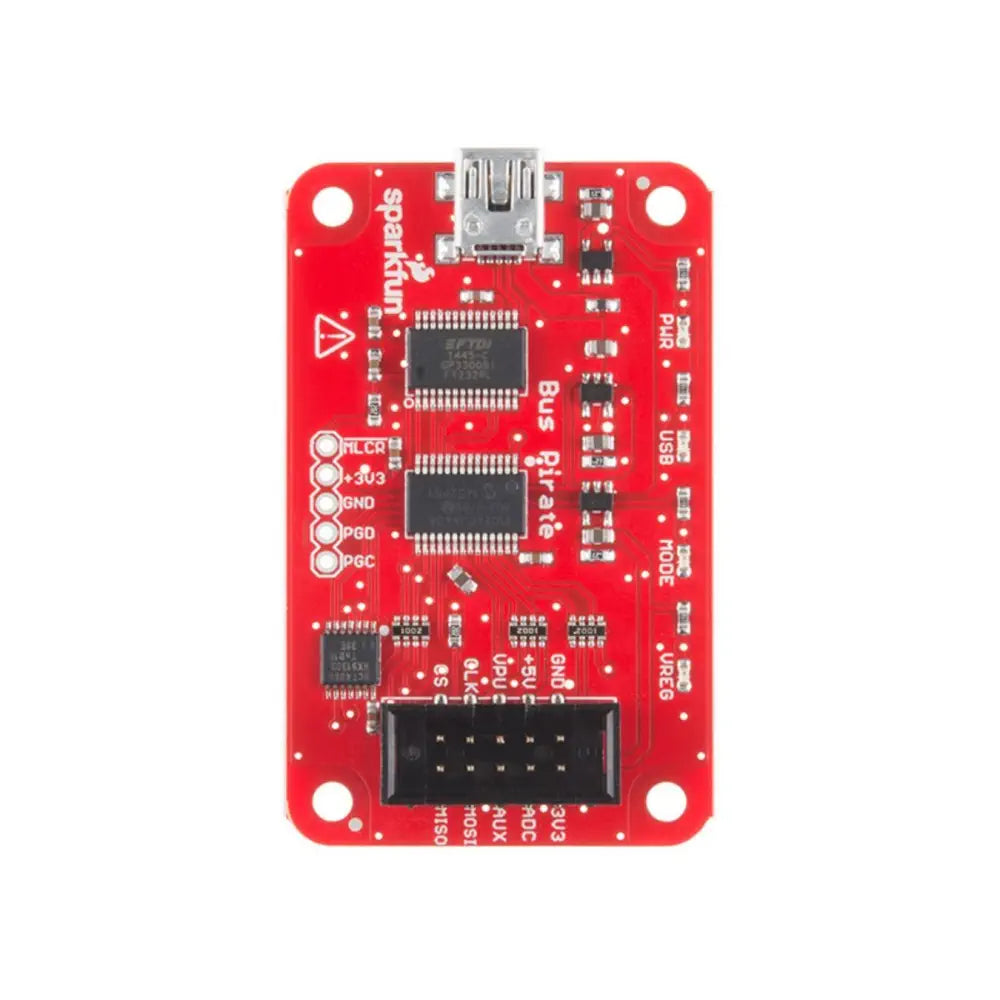

Les principales composantes du Bus Pirate sont le processeur PIC24FJ64 et une puce USB à série FT232RL. Un connecteur USB Mini-B qui a également été chargé sur la carte, fournit l'alimentation du Bus Pirate et vous permet d'interagir avec lui via votre PC. La principale différence dans cette version du Bus Pirate vient de l'embase de la broche 2 x 5 d'un pitch de 0,1" entouré, qui a été retourné pour permettre de rendre cette carte standard. De plus, chaque broche sur cette embase a été marquée, vous n'avez donc plus besoin d'un document descriptif de la broche I/O séparé comme pour les versions précédentes.

Caractéristiques :

• Mesure de fréquence de 1 Hz à 40 MHz
• Modulateur de largeur d'impulsion, générateur de fréquence de 1 kHz à 4 MHz
• Résistances de rappel au plus multi-tension intégrées
• Alimentations électriques intégrées de 3,3 volts et 5 volts avec réinitialisation de logiciel
• Renifleurs de trafic de bus (SPI, I2C)
• USB transparent->mode série
• Analyseur logique à faible vitesse 10 Hz-1 MHz
• Scriptable à partir de Perl, Python, etc.
• Accès au port de programmation ICSP PIC24FJ64
